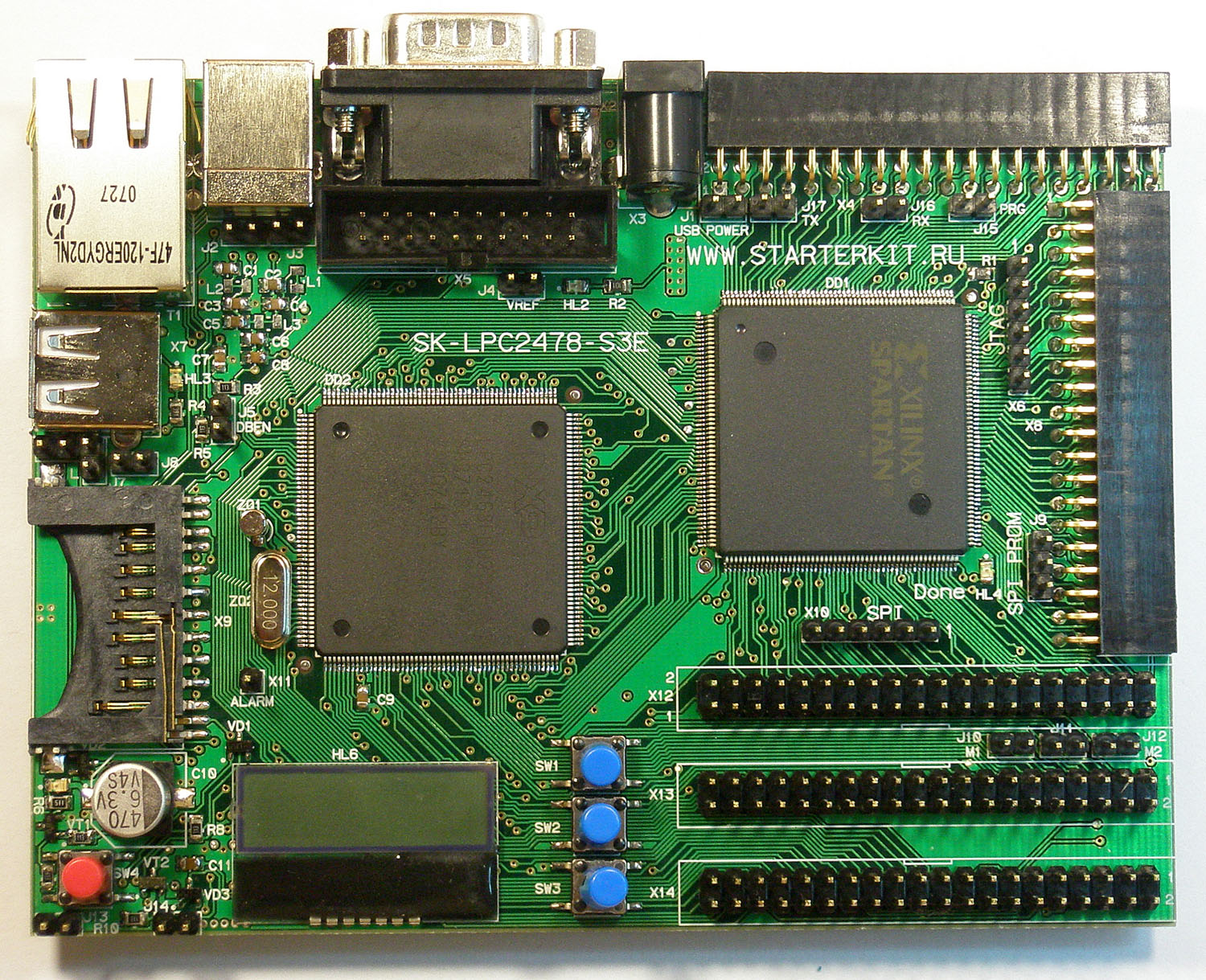

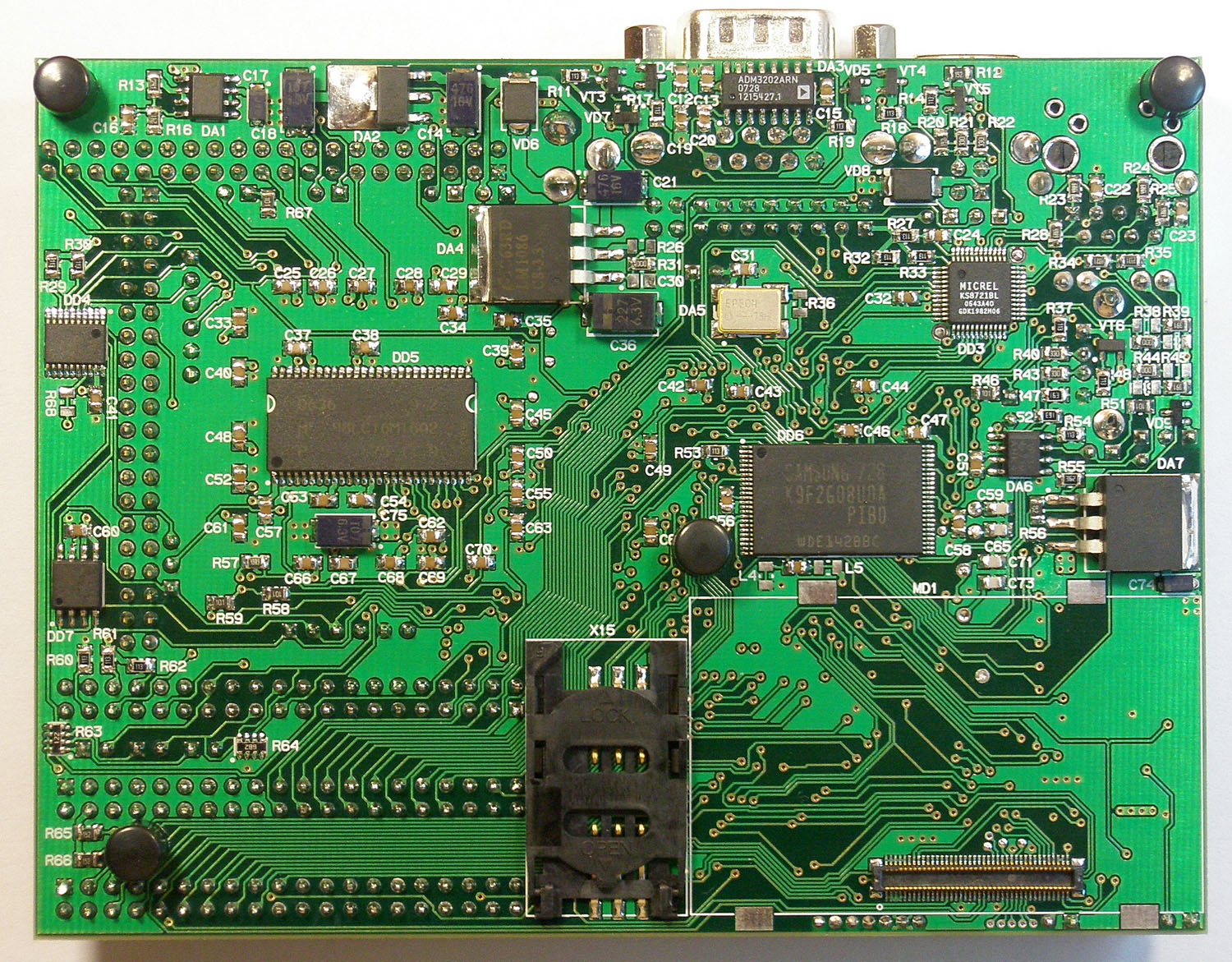

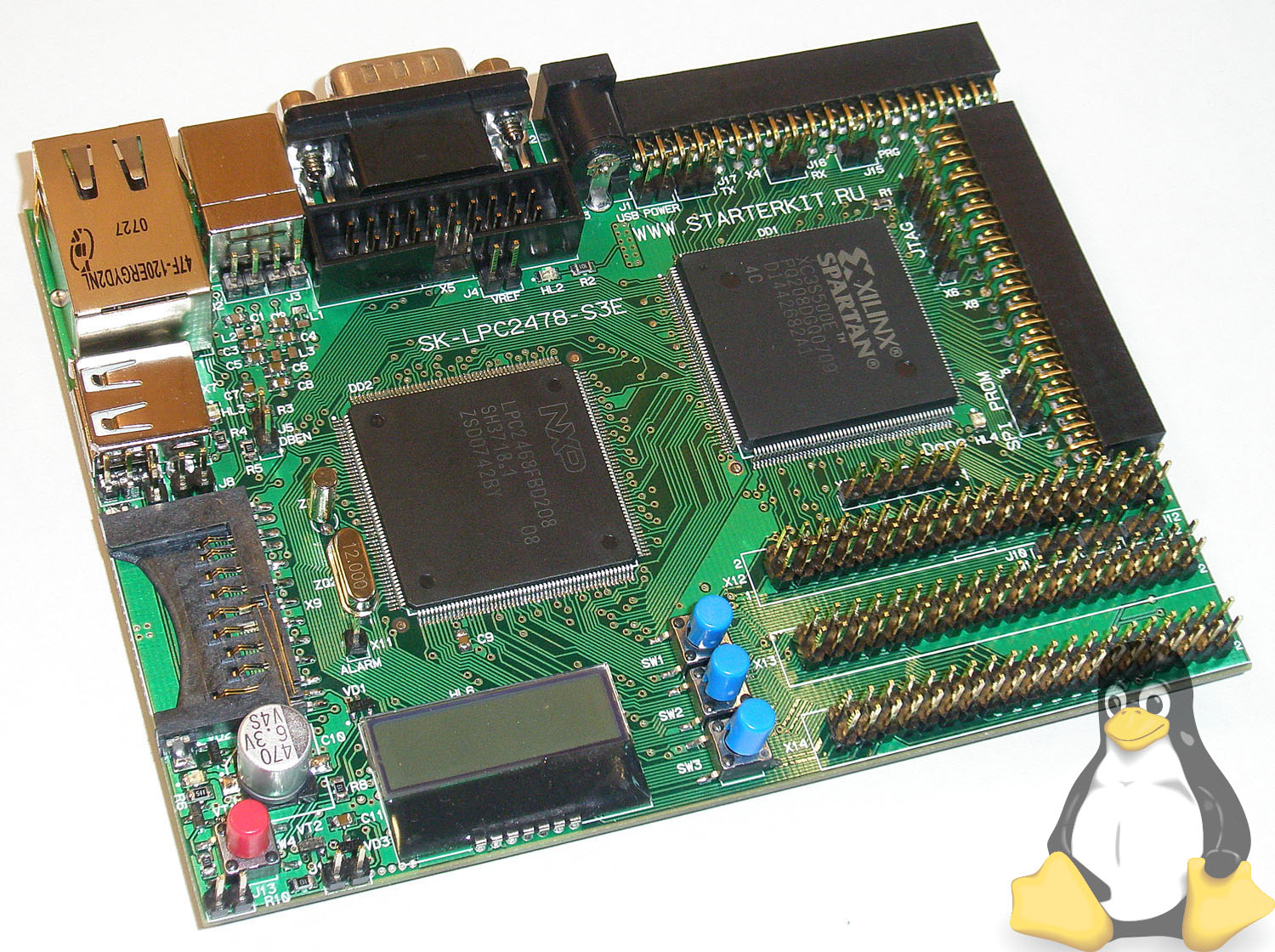

 16.12.2007 - SK-LPC2478-S3E
Основа платы - микроконтроллер фирмы NXP LPC2478, это новое семейство ARM7 микроконтроллеров этой фирмы с широчайшим набором внутренней периферии: Ethernet, USB host/client/OTG, контроллер внешней памяти EMC (в том числе и SDRAM), LCD контроллер, CAN, RS232, SPI, I2C ... Архитектурные особенности: • Частота работы ядра 72МГц. • Контроллер внешней памяти поддерживает различные типы внешних запоминающих устройств (асинхронную SRAM, NOR Flash, SDRAM ...), с адресным пространством более 1 ГБайта. • Контроллер LCD дисплея, настраиваемый контроллер, позволяющий подключить практически любой тип матрицы. • Внутренние шины и их мосты построены таким образом чтобы транзакции быстродействующей периферии (Ethernet, USB, LCD) в наименьшей степени влияли на производительность всей системы. • Производительность выполнения кода из внутренней флэш-памяти соизмерима с производительностью выполнения кода из внутренней статической памяти (это возможность относится ко всем ARM7 микроконтроллерам NXP). • Поддержка SD-карт в "нормальном" режиме (не SPI), что обеспечит наибольшую производительность транзакций. Все линии ввода-вывода LPC2478 используемые LCD контроллером выведены на отдельный разъем. FPGA фирмы Xilinx Spartan3E, это относительно новая ветвь семейства Spartan3, отличительной особенностью является более низкая стоимость, а так же возможность загрузки конфигурации из широко распространенных Flash-ПЗУ с последовательным интерфейсом SPI (нпрример AT45). На плате установлен XC3S500E-PQ208 чип, SDRAM и NAND Flash так же пождключены к FPGA, что существенно расширяет ее возможности. Так же как и на плате SK-LPC-S3E, предусмотренны различные способы конфигурирования FPGA. Конфигурация внешних разъемов так же совместима с SK-LPC-S3E. Подключенная периферия:

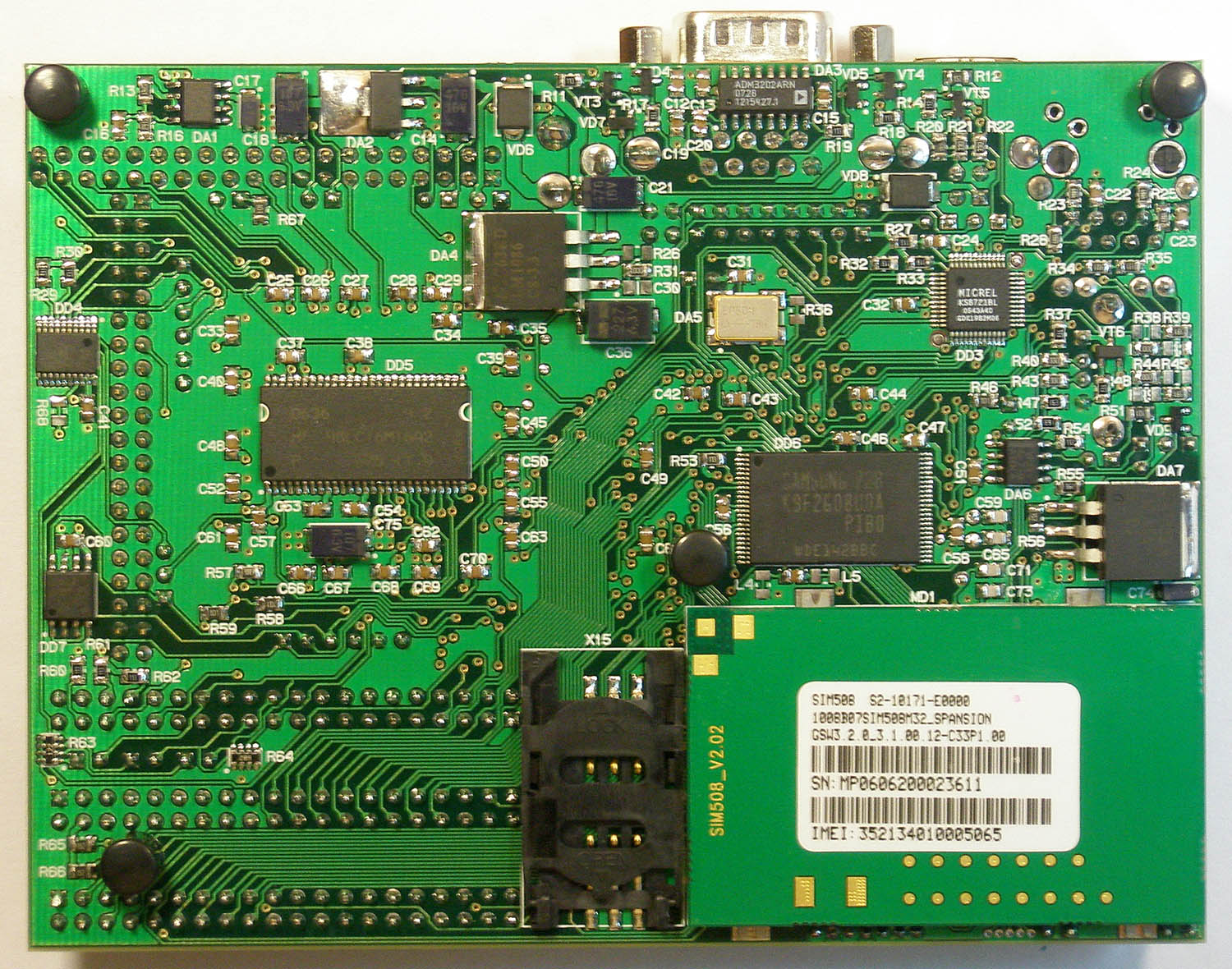

• GSM/GPRS/GPS модуль SIM508. • 16Мх16 SDRAM. • 256Мх8 NAND Flash. • Ethernet 10/100M PHY - KS8721B, тип интерфейса - RMII. • LCD, (Ampire) TIC48 - недорогой графический ЖКИ 128х32 точки, интерфейс I2C, внутренний контроллер PCF8531. • USB host (USB-A). • USB client (USB-B) . • CAN PHY. • RS232 приемопередатчик. • 74 линий I/O для микоконтроллера, 111 линий I/O для FPGA. Система питания
Плата содержит линейные LowDrop стабилизаторы, позволяющие запитывать ее от 5В, имеется возможность использовать питание от шины USB. Внимание!!! USB-A разъем (USB-host) подключается непосредственно к входному напряжению питающему плату, в случае использования USB-host, напряжение иточника питания для платы не должено быть более 5.5В.
Программирование/отладка • Стандартный 20-ти выводной разъем для подключения JTAG программатора/отладчика LPC2478. • Загрузка через COM порт, для LPC2478 . • 6-ти контактный разъем для подключения JTAG программатора FPGA/PROM. • 6-ти контактный разъем для подключения JTAG программатора для программирования SPI конфигурационной Flash-ПЗУ. • Возможность выбора источника конфигурирования FPGA (с помощью джамперов), Xilinx PROM или Atmel AT45.
Демо и приложения
uClinux - порт linux для LPC2468, поддержка сетевых приложений, файловых систем ... NicheLite - ОС со встроенным TCP/IP стеком. EasyWeb - WEB сервер, ничего лишнего (15Кбайт) Тест взаимодействия LPC2478 <-> FPGA через интерфейст внешней памяти LPC2478. Демо MicroBlaze - синтезируемый процессор размещаемый в FPGA. Проект виртуального COM порта через USB. Габариты: 126х95мм
Условия поставки, гарантия
Продукция проходит обязательную проверку на предмет работоспособности всех узлов и успешного прохождения тестов, программное обеспечение распространяется по принципу "КАК ЕСТЬ", предоставляется 6 недель на детальное тестирование в течении которого продукт можно вернуть без объяснения причин. Гарантийный срок 6 недель.
Комплектация поставки SK-LPC2478-S3E, кабель для подключения к COM порту, ссылка для скачивания на необходимые материалы. Внимание!!! Модем SIM508 в комплект поставки не входит.
