26.05.2014 - EV-iMX287-SODIMM

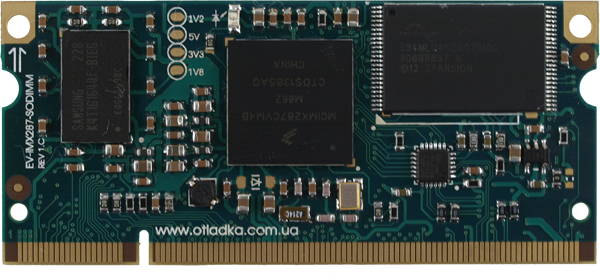

 EV-iMX287-SODIMM

• FreeScale iMX287 (ARM926EJ-S 454 MHz ...)
• 128M DDR2
• 512M SLC NAND (4-8G eMMC)
• Ethernet 100/10M
• I/O: USB, Ethernet, LCD, SD, Audio, UART, SPI, I2C, PWM, External bus ...



SK-iMX287-SODIMM

EV-iMX287-SODIMM, подключение к EV-iMX287-SODIMM-MB
EV-iMX287-SODIMM, подключение к EV-iMX287-SODIMM-MB


   Модуль в форм-факторе SODIMM c процессором i.MX28. Модуль содержит 128 МБайт DDR2 памяти, микросхему PHY Ethernet 10/100. В качестве памяти на модуле может быть использована 512 МБайт SLC NAND Flash  или eMMC размером 4(8) ГБайт. Модуль содержит все необходимое для построение систем управления и сбора информации.
   Обращаем внимание!!! Для облегчения проектирования печатной платы посадочного места процессорного модуля, в комплект поставки входят проектные файлы материнской платы EV-iMX287-SODIMM-MB.
   Область применения:
  • Вендинговые аппараты
  • Системы GPS мониторинга (трекеры)
  • Индустриальное управление
  • Конверторы интерфейсов

   Подключенная периферия:
  • Процессор - MCIMX287CVM4B
  • Память ОЗУ - 128 МБайт Samsung K4T1G164
  • Память 512 МБайт NAND Flash
  • PHY Ethernet LAN8720
  • 200 -контактный разъем, на который выведены все сигналы процессора.
  • Питание 5В
  • Размеры 67,6x30 мм
  • Вес 5 гр.
  • Температурный диапазон -40...+85С (-25...+85С для варианта с eMMC)

    •


    Инструкция пользователя Инструкция пользователя


       Условия поставки, гарантия
       Продукция проходит обязательную проверку на предмет работоспособности всех узлов и успешного прохождения тестов, программное обеспечение распространяется по принципу "КАК ЕСТЬ", предоставляется 6 недель на детальное тестирование в течении которого продукт можно вернуть без объяснения причин.
       Гарантийный срок 6 месяцев.
       Комплектация поставки
       EV-iMX287-SODIMM (установлен Linux), ссылка для скачивания на необходимые материалы.
    Рекомендуемые аксессуары
    EV-iMX287-SODIMM-MB SK-MI0430FT-Plug SK-ATM0700D4-Plug EV-ATM5HD-Plug
    EV-iMX287-SODIMM-MB  SK-MI0430FT-Plug  SK-ATM0700D4-Plug

    EV-ATM5HD-Plug
