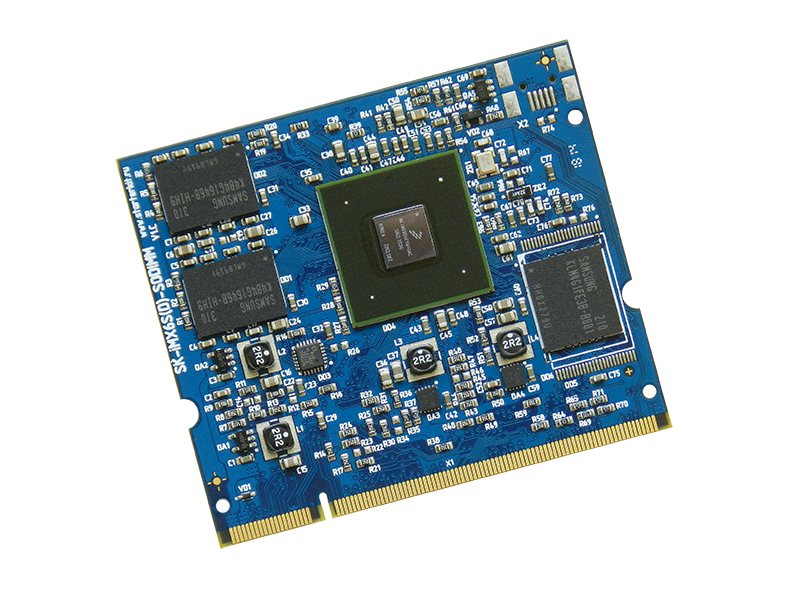

 10.06.2014 - SK-iMX6D-SODIMM
Основа модуля - высокопроизводительный процессор фирмы FreeScale iMX6 Dual (ARM Dual Cortex-A9 до 1000МГц), имеет широчайший набор периферии и высокоскоростных интерфейсов (SATA, HDMI, Mini PCIe, HS USB, Ethernet, ...), встроенный сопроцессоры 3D/2D графики, модуль арифметики с плавающей точкой ... Модуль предназначен для использования в качестве многофункционального процессорного устройства, включает в себя наиболее важные элементы системы.
Благодаря принятой унификации разъема, могут быть взаимозаменяемы следующие модули:
• SK-iMX6S/D-SODIMM
• SK-ATSAMA5D3-SODIMM
• SK-iMX287-SODIMM, требуется учитывать выбор источника загрузки на материнской плате.

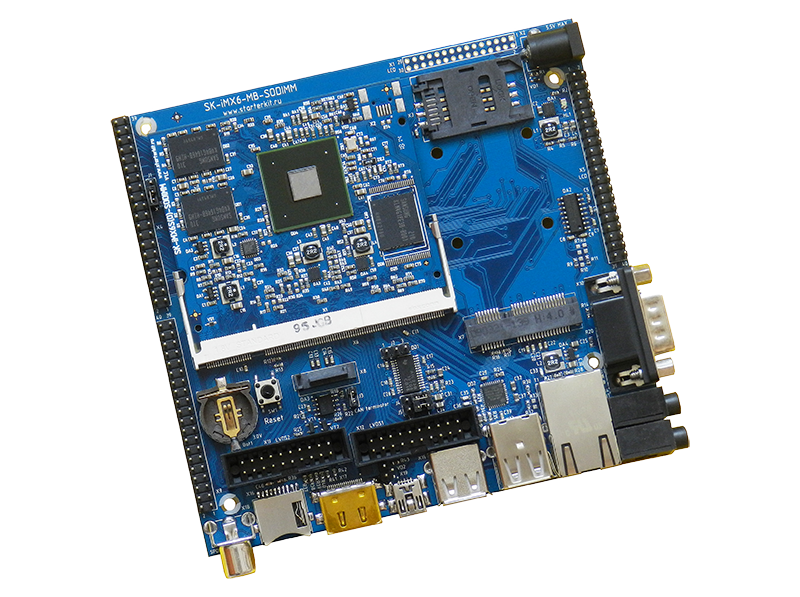

Обращаем внимание!!! Для облегчения проектирования печатной платы посадочного места процессорного модуля, в комплект поставки входят проектные файлы материнской платы SK-iMX6-MB-SODIMM.
Подключенная периферия:
• 1024MБайт DDR3 - 1066 • 4ГБайт eMMC • Ethernet 10/100M • I/O:
общее количество возможных GPIO - 108 HDMI
Mini PCIe
2 x USB
Ethernet RX/TX
2 x SD/MMC 24Bit LCD
2 x LVDS CSI
SPDIF 3 x UART 2 x SPI
2 x I2C 2 x PWM i2S Внешняя шина памяти 16 бит Загрузка
• Штатная загрузка осуществляется с eMMC • Загрузка по USB шине
Демо и приложения
Адаптированый загрузчик U-boot. Linux ядро, включая драйвера: • SATA • Ethernet • NAND flash • LCD • HDMI • LVDS
• USB-host/gadget
• Mini PCIe
• SD/MMC card • Audio CODEC
• UART • RTC
• SPI
• I2C • многое другое Корневая файловая система построена на основе Buildroot:
• BusyBox
• WEB • FTP • Telnet
• TSLib - библиотека взаимодействия touchscreen • ALSA utils - утилиты обработки звука • Qt • многое другое Обеспечение доверенной загрузки и сертификат ФСТЭК.
Если требуется соответствовать требованиям по информационной безопасности, в частности:
• Обеспечить доверенную загрузку ОС,
• Работать в составе ГИС, КИИ, ИСПДн,
• Соответствовать требованиям 187-ФЗ, 235 и 239 приказов ФСТЭК, приказу 1015 Минэнерго и др.
Совместив модуль SK-IMX6S-SODIMM со средством доверенной загрузки СДЗ TSM, разработанным компанией Аладдин Р.Д., вы получите системное решение, накрытое сертификатом ФСТЭК по 2-му классу защищенности (до уровня “сов. секретно”, а также любой уровень работы с ПД, и ГИС, КИИ любого уровня). СДЗ TSM заменяет u-boot и не касается программной логики вашего приложения.
Габариты: 67,6х58мм
Условия поставки, гарантия
Продукция проходит обязательную проверку на предмет работоспособности всех узлов и успешного прохождения тестов, программное обеспечение распространяется по принципу "КАК ЕСТЬ", предоставляется 6 недель на детальное тестирование в течении которого продукт можно вернуть без объяснения причин. Гарантийный срок 6 недель.
Температурный диапазон 0 ... +70С Комплектация поставки SK-iMX6D-SODIMM (установлен Linux), ссылка для скачивания на необходимые материалы.
