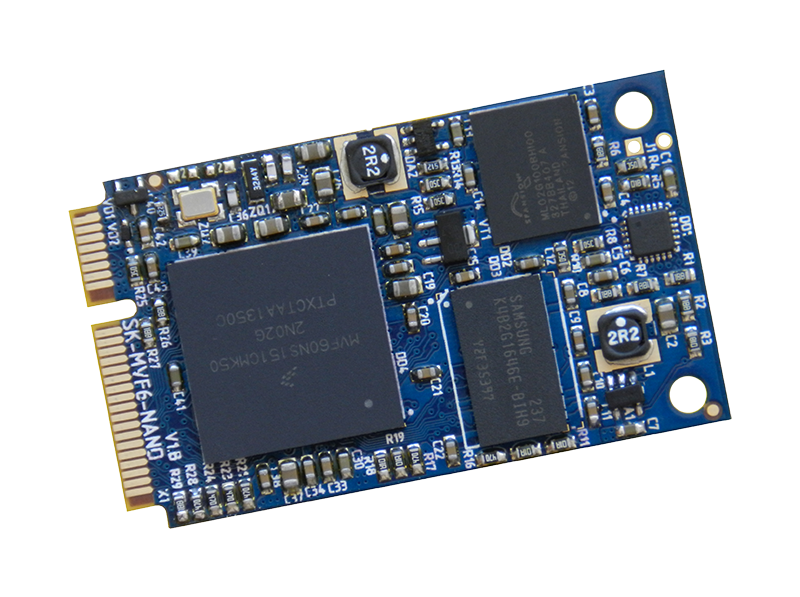

SK-MVF6-NANO - Магазин

02.08.2014 - SK-MVF6-NANO

• FreeScale Vybrid MVF6 (ARM Cortex-A5 500MHz + Cortem-M4 167M ...)
• 256M DDR3-800
• 256M SLC NAND flash
• Ethernet 100/10M
• RTC
• I/O: 2xUSB, Ethernet, SD/MMC, 3xUART, CAN, SPI, 2xI2C, PWM, JTAG, DAC, ADC, VideoADC ...
• 51x30mm (Mini PCIe), compatible with SK-STM32F407-NANO module
• -40 ... +85C


SK-MVF6-NANO, совместное использование с SK-NANO-MB

Основа модуля - высокопроизводительный процессор фирмы FreeScale MVF61NN151CMK50 (ARM Cortex-A5 500МГц + Cortext-M4 167МГц), имеет широий набор периферии и высокоскоростных интерфейсов (HS USB, Ethernet, SD/MMC ...), а также значительный объем встроенной памяти - 1МБайт доступной памяти, 0,5МБайт кеш второго уровня.

Модуль предназначен для использования в качестве многофункционального процессорного устройства, включает в себя наиболее важные элементы системы.

Благодаря принятой унификации разъема, могут быть взаимозаменяемы следующие модули:

• SK-MVF6-NANO

• SK-STM32F407-NANO

Обращаем внимание!!! Для облегчения проектирования печатной платы посадочного места процессорного модуля, в комплект поставки входят проектные файлы материнской платы SK-NANO-MB.

Подключенная периферия:
• 256MБайт DDR3 - 800
• 256MБайт SLC NAND flash
• Ethernet 10/100M

• I/O :

общее количество возможных GPIO - 27

1 x SD/MMC

1 х SPI
4 x UART
2 x I2C

1 x CAN

JTAG/SWD

ADC

DAC

Video ADC

SPDIF Out

Загрузка
• Штатная загрузка осуществляется с NAND flash
• Загрузка по USB шине

	Структура модуля (текущий вариант поставок)
	Инструкция пользователя

   Демо и приложения
   Адаптированый загрузчик U-boot.
   Linux, ядро 3.0.15, включая драйвера:
• Ethernet
      • NAND flash
• USB-host/gadget

• SD/MMC card

• UART

• RTC

• SPI
• I2C
• CAN
• многое другое

Корневая файловая система построена на основе Buildroot:

      • BusyBox
      • HTTP
      • FTP

• SSH
• многое другое

Габариты: 51х30мм

Условия поставки, гарантия
Продукция проходит обязательную проверку на предмет работоспособности всех узлов и успешного прохождения тестов, программное обеспечение распространяется по принципу "КАК ЕСТЬ", предоставляется 6 недель на детальное тестирование в течении которого продукт можно вернуть без объяснения причин.

Гарантийный срок 6 недель.

Комментарий

   Температурный диапазон
Все компоненты модуля имеют индустриальный температурный диапазон исполнения -40 ... +85С

   Комплектация поставки
SK-MVF6-NANO (установлен Linux), ссылка для скачивания на необходимые материалы.

Рекомендуемые аксессуары
SK-NANO-MB	USB WiFi CT1502
