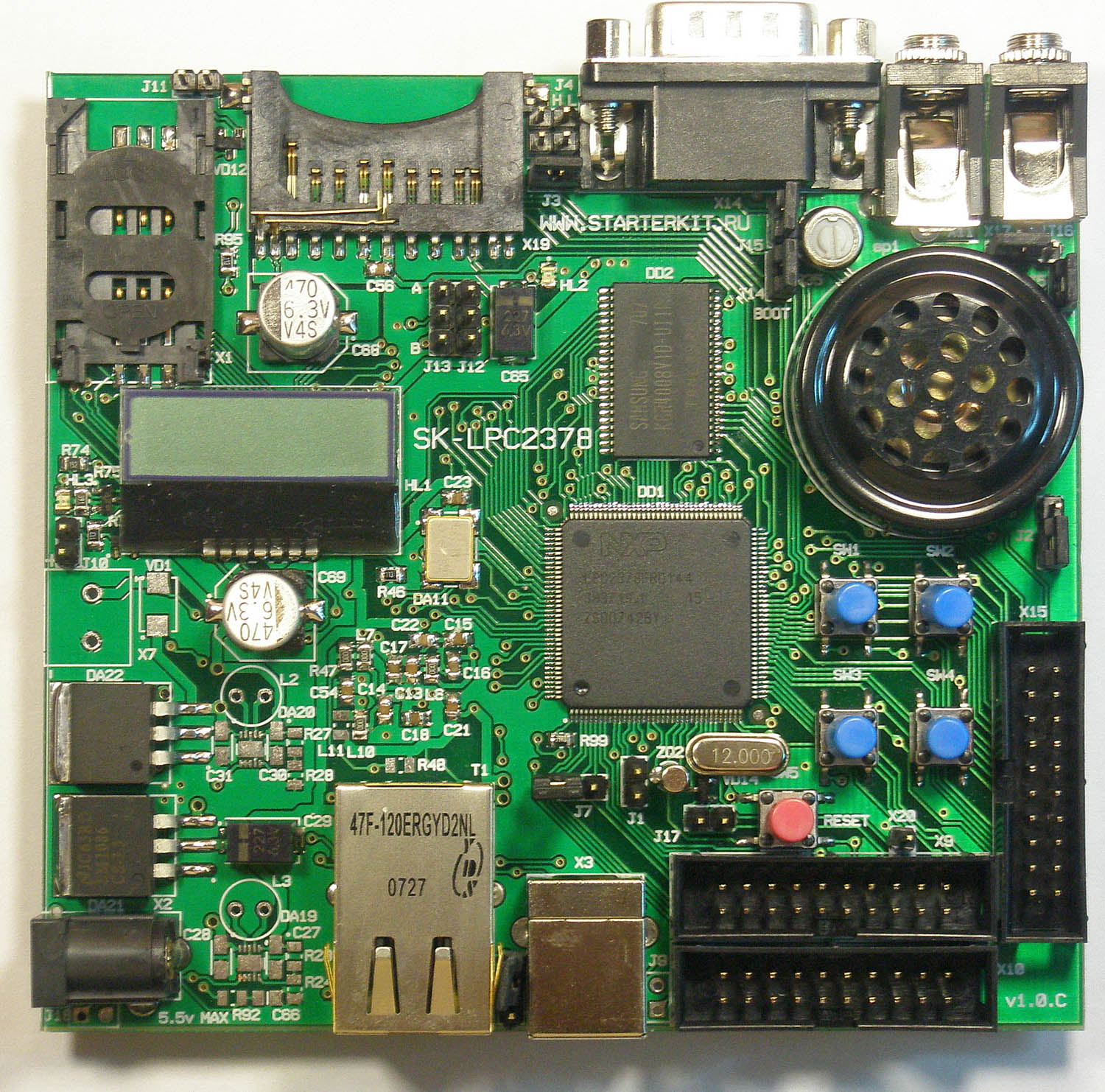

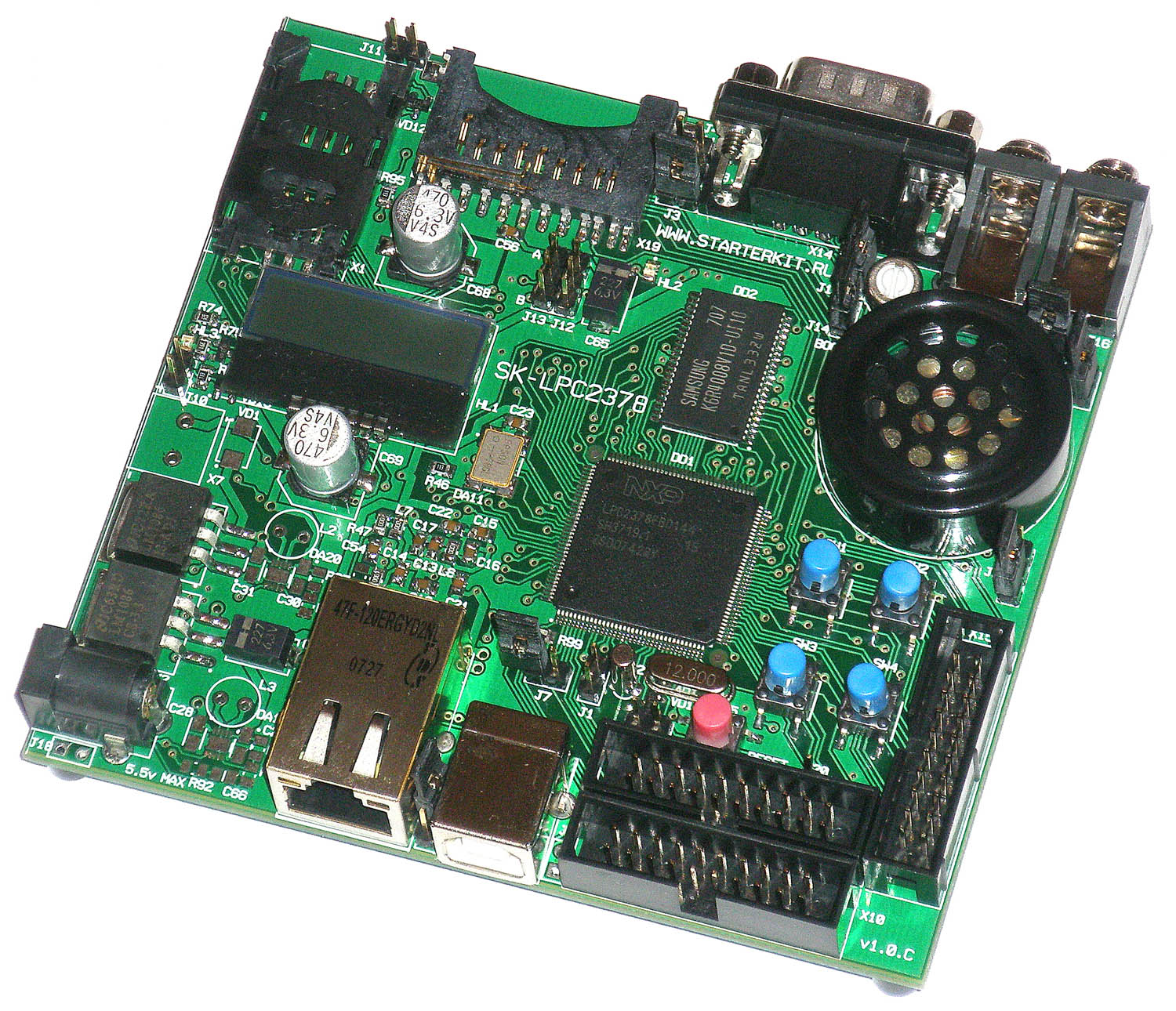

Основа платы - микроконтроллер фирмы NXP LPC2378, это новое семейство ARM7 микроконтроллеров этой фирмы с широчайшим набором внутренней периферии: Ethernet, USB, CAN, RS232, SPI, I2C ... Выбор этого контроллера не случаен, некоторые архитектурные особенности качественно выделяют его среди своих конкурентов:
• Частота работы ядра 72МГц
• Внутренние шины и их мосты построены таким образом чтобы транзакции быстродействующей периферии (Ethernet, USB) в наименьшей степени влияли на производительность всей системы.
• Производительность выполнения кода из внутренней флэш-памяти соизмерима с производительностью выполнения кода из внутренней статической памяти (это возможность относится ко всем ARM7 микроконтроллерам NXP).
• Поддержка SD-карт в "нормальном" режиме (не SPI), что обеспечит наибольшую производительность транзакций.

   Подключенная периферия
• Внешнее статическое ОЗУ 512КБайт, хотя контроллер может адресовать только два банка по 64К, сочлось необходимым поставить более емкостной чип для возможности реализации алгоритмов требующих больших объемов памяти (например работа с изображениями), при этом программисту придется самостоятельно управлять переключением банков.
• Ethernet 10/100M PHY - KS8721B, тип интерфейса - RMII.
• USB2.0-full speed, функция (подчиненный).
• CAN PHY.
• RS232 приемопередатчик.
• LCD, (Ampire) TIC48 - недорогой графический ЖКИ 128х32 точки, интерфейс I2C, внутренний контроллер PCF8531.

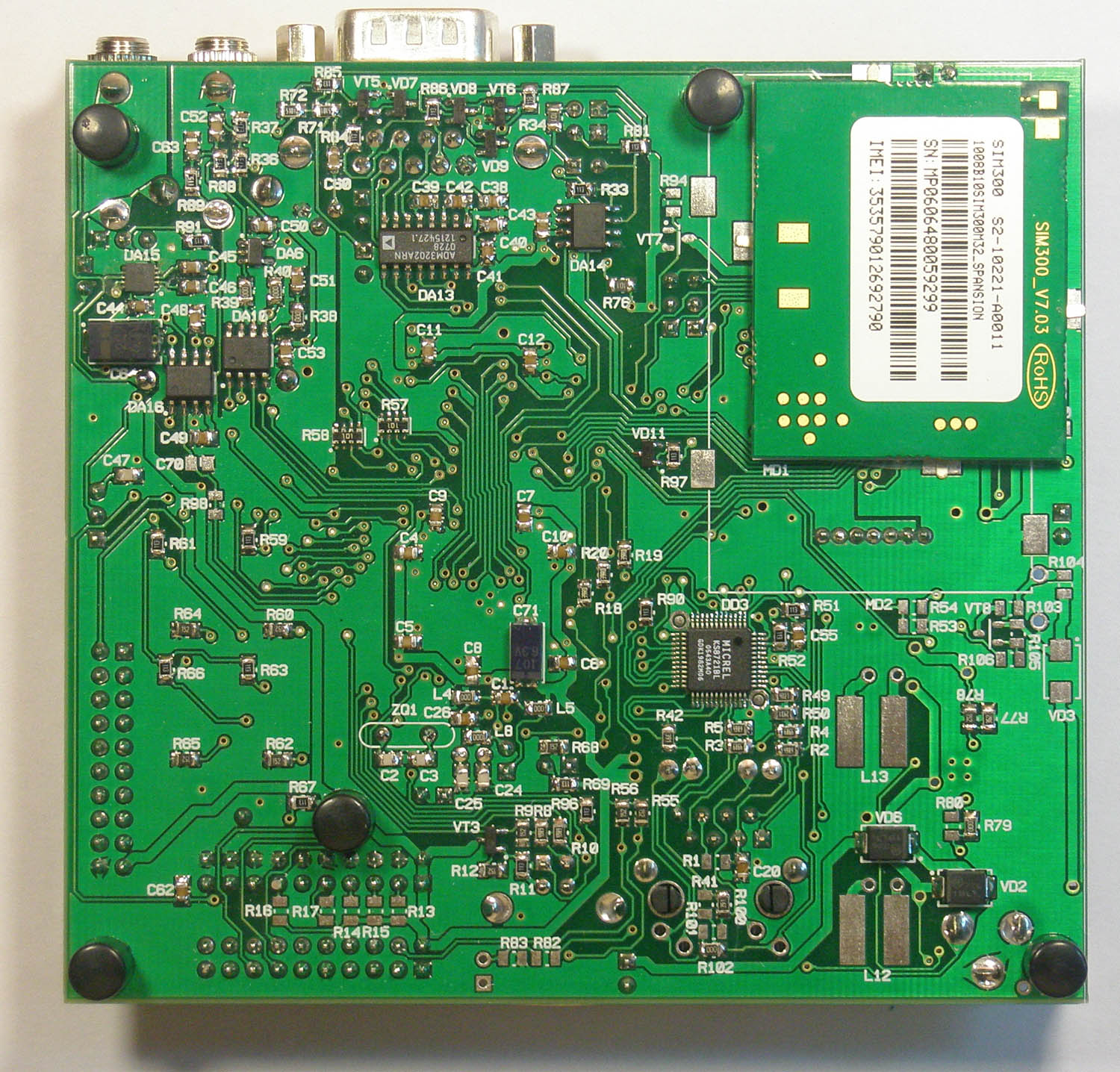

• GSM/GPRS модем SIM300.
• 26 линий PIO выведены на два 20-ти контактных разъема.

   Аналоговая часть
• Входной канал. В цепи обратной связи входного операционного усилителя стоит цифровой потенциометр, что позволяет программно регулировать коэффициент усиления (256 позиций), печатная плата имеет возможность регулировки диапазона коэффициента усиления .
• Выходной канал. В качестве ЦАП задействован ШИМ выход микроконтроллера. Для ограничения спектра используется фильтр на переключаемых конденсаторах (MAX7404 - ФНЧ эллиптический 8-го порядка) частота среза которого так же может задаваться микроконтроллером. В качестве услителя мощности использован MAX9700 - усилитель класса D, КПД 94%. Так же выходной аналоговый канал подключен к микрофонному входу GSM модемов.

   Система питания
• Линейные с низким падением напряжения (Low Drop), позволяют запитывать плату от 5В.
• Возможность использовать питание от шины USB.

   Программирование/отладка
• Стандартный 20-ти выводной разъем для подключения JTAG программатора/отладчика (Wiggler, J-Link, MT-Link ...).
• Загрузка через серийный порт.

   Условия поставки, гарантия
   Продукция проходит обязательную проверку на предмет работоспособности всех узлов и успешного прохождения тестов, программное обеспечение распространяется по принципу "КАК ЕСТЬ", предоставляется 6 недель на детальное тестирование в течении которого продукт можно вернуть без объяснения причин.

   Гарантийный срок 6 недель.
