04.03.2015 - EV-iMX280-NANO

 EV-iMX287-NANO

• FreeScale iMX280 (ARM926EJ-S 454 MHz ...)
• 128M DDR2
• 256M SLC NAND
• Ethernet 100/10M PHY
• I/O: 2xUSB, Ethernet, SD, 6xUART, 1xI2C
• -20 ... +85C



SK-iMX280-NANO

Материнская плата EV-iMX280-NANO-X-MB
Совместное использование с материнской платой EV-iMX280-NANO-X-MB

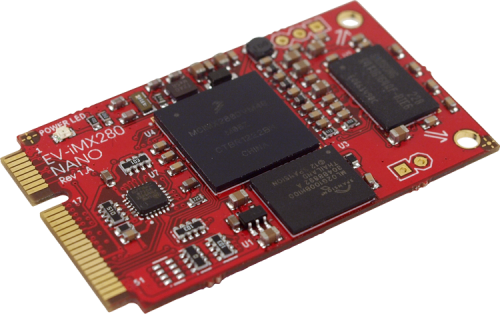

   Миниатюрный модуль в формате карты mini PCI-Express.  Содержит процессор MCIMX280DVM4B семейства MX28 (Freescale), 128 MB DDR2 памяти, 256 MB SLC NAND Flash, один интерфейс PHY Ethernet.
  • Размер 51x30 мм
  • Интерфейс Ethernet 10/100 Mbit
  • 2 USB High Speed (один из них с функцией OTG)
  • Интерфейс I2C
  • 1 интерфейс SD/MMC (4 bit)
  • 6 UART (включая отладочный интерфейс DUART)
  • Питание модуля - 5В/0,2А
  • Температурный диапазон -20...+85С
Область применения:
  • Преобразователи интерфейсов
  • Вендинговые аппараты
  • Строительная автоматизация
  • Промышленное управление
  • Автоматика зданий
  • GPS навигационные системы (трекеры)



Инструкция пользователя Инструкция пользователя


   Дополнительные материалы можно найти здесь.

   Условия поставки, гарантия
   Продукция проходит обязательную проверку на предмет работоспособности всех узлов и успешного прохождения тестов, программное обеспечение распространяется по принципу "КАК ЕСТЬ", предоставляется 6 недель на детальное тестирование в течении которого продукт можно вернуть без объяснения причин.
   Гарантийный срок 6 месяцев.

   Примечание:
   Модуль EV-iMX280-NANO можно устанавливать в плату EV-iMX287-NANO-MB. Ограничения  - не будет работать интерфейс CAN (поскольку он отсутствует в процессоре MCIMX280) и будет работать только интерфейс ETH0 (ETH1 отсутствует в процессоре MCIMX280)

   Комплектация поставки
   EV-iMX280-NANO (установлен Linux), ссылка для скачивания на необходимые материалы.
Рекомендуемые аксессуары
EV-iMX287-NANO-MB EV-iMX280-NANO-X-MB

EV-iMX287-NANO-MB  EV-iMX280-NANO-X-MB
