04.03.2015 - EV-iMX280-NANO-X-MB

• Посадочное место процессорного модуля EV-iMX280-NANO
• Ethernet 100/10M
• 2 x USB
• RS232, Micro SD, UART, SPI, I2C ...

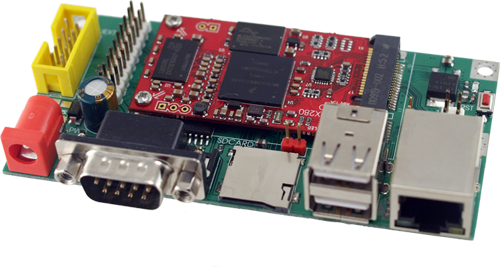

Материнская плата EV-iMX280-NANO-X-MB, совместрое использование EV-iMX280-NANO

Простая материнская плата предназначенная для ознакомления с модулем EV-iMX280-NANO. На плате расположены:

Посадочное место для модуля EV-iMX280-NANO (Разъем miniPCI-X)

Один разъем Ethernet 10/100 Mbit со встроенным трансформатором

Сдвоенный USB разъем c интерфейсами USB High Speed (Один разъем HOST и один разъем HOST/Device)

Держатель микро SD карты

Разъем DB9 - отладочный RS-232

Разъем питания 5В

На штыревые разъемы расширения выведены интерфейсные сигналы модуля - I2C, GPIO, UART, SPI

Габаритные размеры 100х50 мм.

Габариты: 100х50мм

Схема материнской платы

Более подробную информацию можно найти здесь.

Условия поставки, гарантия
Продукция проходит обязательную проверку на предмет работоспособности всех узлов и успешного прохождения тестов, программное обеспечение распространяется по принципу "КАК ЕСТЬ", предоставляется 6 недель на детальное тестирование в течении которого продукт можно вернуть без объяснения причин.

Гарантийный срок 6 месяцев.

Примечание

В данную плату можно устанавливать модули EV-iMX287-NANO.
Отличие от платы EV-iMX287-NANO-X-MB - добавлены сигналы управления светодиодами разъема RJ-45

Комплектация поставки
EV-iMX280-NANO-X-MB, ссылка на материалы совместного использования с процессорным модулем, проектные файлы печатной платы.

Рекомендуемые аксессуары
EV-iMX287-NANO	EV-iMX280-NANO
