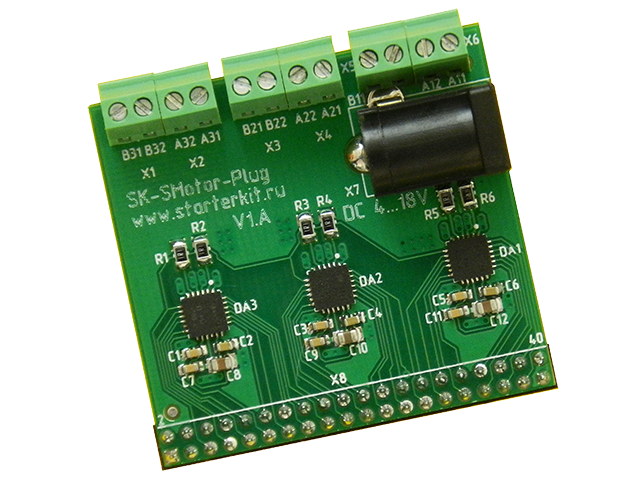

 17.07.2015 - SK-SMotor-Plug
Данный модуль расширения содержит три контроллера управления шаговыми двигателями DRV8846 фирмы Texas Instruments, позволяет осуществлять независимое управления двигателями (например, по трем осям движения).
Основные параметры DRV8846:
• напряжение питание двигателя - 4...18В • максимальный постоянный ток - 1А
• варианты микрошага: 1/2, 1/4, 1/8, 1/16, 1/32
• управление током в обмотках: 0% ... 100% с шагом 12,5%
Поддерживаемые платы
• SK-STM32F407 - пример управления двигателями
• SK-STM32F429 - пример управления двигателями • SK-ATSAME70 - пример управления двигателями • SK-NUC976 - предусмотрена возможность подключения
• Hola/Duo-PC + Hola-FEB - подключение возможно, если на разъеме IO (Hola-FEB) удалить контакт 5В.
Габариты
40х37мм Напряжение питания
4-18 Вольт ("+" - центральная жила разъема)
Температурный диапазон
-40 ... +85С
Комплект поставки SK-SMotor-Plug Опубликовано на сайте: http://www.starterkit.ru/html Прямая ссылка: http://www.starterkit.ru/html/index.php?name=shop&op=view&id=133 |
