Sunshine-A20-Lite - Магазин

15.10.2015 - Sunshine-A20-Lite

• Allwinner A20 (Dual-Core ARM Cortex-A7 1GHz, Mali400 ...)
• 512M DDR3
• Micro SD card holder
• Ethernet 1G
• HDMI
• 2 x High Speed USB-host
• Аудио выход на наушники
• I/O: SATA, LCD, LVDS, USB-OTG, SPDIF, CSI, UART, SPI, I2C, SSI, CAN, PWM ...
• Возможность крепления 2.5" HDD с обратной стороны платы

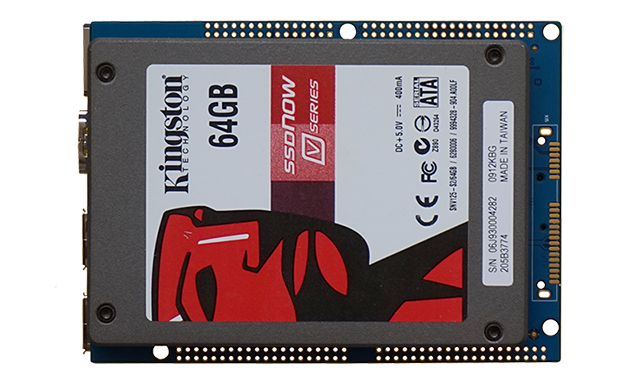

Sunshine-A20-Lite, пример крепления 2,5" HDD

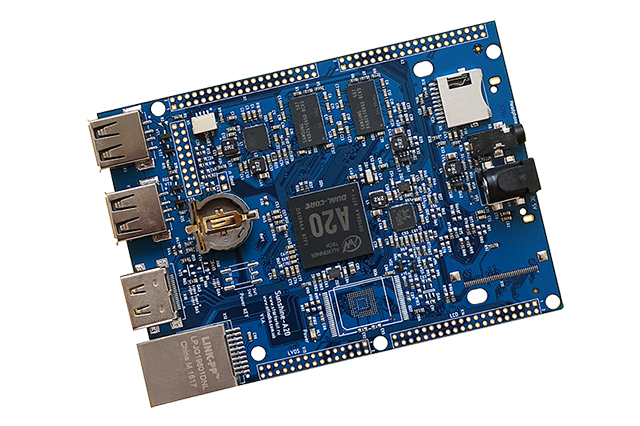

Основа платы - высокопроизводительный процессор фирмы Allwinner A20, Dual-Core ARM Cortex-A7 работающий на частоте до 1ГГц и обладающего широчайшим набором встроенной периферии.

Подключенная периферия:
• 512MБайт DDR3
• Ethernet 1000/100/10M

• HDMI выход

• 2 x HS USB host

• Micro SD-card держатель

• Аудио выход для наушников, процессор имеет встроеный кодек и усилитель.

• RTC - часы реального времени (включая держатель батареи 1220)

• 97 линии I/O: SATA, USB, LCD, LVDS, SPDIF, CSI, UART, SPI, I2C, SSI, CAN, PWM, GPIO. Все линии, за исключением SATA и USB имеют возможность переключения между несколькими периферийными функциями.

• Возможность крепления 2.5" HDD

• Питание платы 5В (1A)

Т.к. продукт ориентирован на минимальную стоимость, на плату не устанавливаются некоторые разъемы (требующие ручного монтажа), пользователь самостоятельно может доустановить требуемые разъемы, в результате можно получить дополнительные функции:

• установив SATA разъем, можно получить интегрированное решение с размещением 2,5" HDD

• установив разъем Х14 (PLD2-40), появится возможность прямого подключения к LCD модулям расширения: SK-ATM0700D4-Plug, SK-TFT1024x768TP-Plug

Загрузка
• Загрузка осуществляется с Micro SD карты памяти

	Схема отладочной платы
	Инструкция пользователя
	Габаритный чертеж

   Демо и приложения
   Адаптированый загрузчик U-boot.
   Linux, ядро 3.4.103, включая драйвера:
      • Ethernet
• HDMI/LCD/LVDS Frame Buffer
• USB

• SD/MMC card

• UART

      • RTC
• SATA
• Audio
• Драйвер сенсорного экрана

• многое другое

Подготовлен вариант корневой файловой системы:

• Buildroot Qt + Gstreamer - содержит основной набор необходимых пакетов

Все материалы предоставляются с исходным кодом, размещенным в сборочной виртуальной машине, для сборки всей системы достаточно выполнить одну команду make. Так же в виртуальной машине установлен и настроен QtCreator позволяющий одним щелчком мыши собирать приложение на виртуальной машине и запускать его на самой плате, а так же вести пошаговую отладку.

Габариты: 109х79х16мм

Условия поставки, гарантия
Продукция проходит обязательную проверку на предмет работоспособности всех узлов и успешного прохождения тестов, программное обеспечение распространяется по принципу "КАК ЕСТЬ".

Гарантийный срок 6 недель.

Комментарий

Комплектация поставки
Отладочная плата Sunshine-A20-Lite, ссылка для скачивания материалов.

Обарщаем внимание, загрузочная Micro SD карта не входит в комплект изделия, она может быть легко подготовлена на PC.

Рекомендуемые аксессуары
	EV-FT230	SK-ATM0700D4-Plug
