SK-A20-MB - Магазин

23.05.2016 - SK-A20-MB

• Посадочное место процессорного модуля SK-20-SODIMM
• Ethernet 1000/100/10M
• HDMI, SATA, 2 x USB host, 1 x USB OTG
• Micro SD
• Разъем для микрофона и наушников
• Держатель батареи RTC CR1220
• RS232, LCD, LVDS, CSI, SPI, UART, I2C, PWM ...
• I/O - возможность прямого подключения модулей расширения
• Проектые файлы PCB

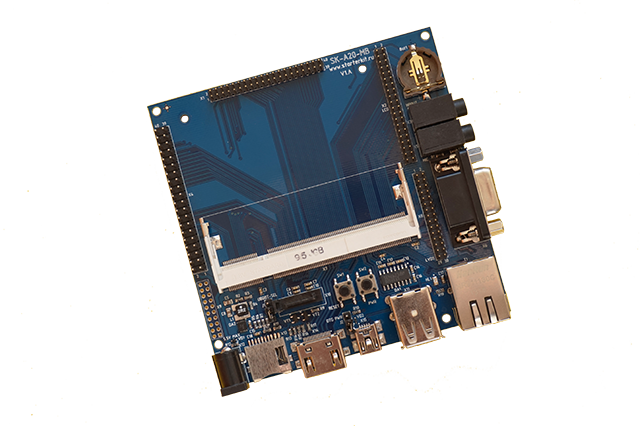

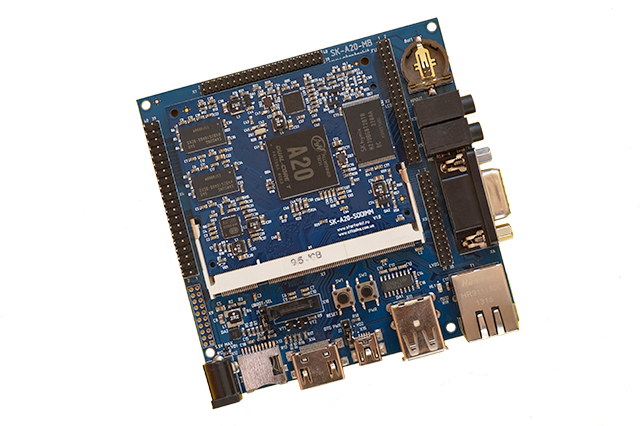

SK-A20-MB, совместное использование с SK-A20-SODIMM

Плата предназначена для демонстрации возможностей процессорного модуля SK-A20-SODIMM.

Подключенная периферия:
• Ethernet 1000/100/10M
• HDMI
• SATA
• 2 x USB host, 1 x USB OTG
• Micro SD держатель
• Держатель батареи CR1220, используется модулем в качестве питания RTC части процессора
• Разъем на наушников и микрофонного входа
• I/O :

   общее количество возможных GPIO - 95
подключение SK-ATM0700D4-Plug
   подключение SK-TFT1024x768TP-Plug
   подключение SK-TFT1024x768-Plug
подключение SK-SIM800C-Plug (нет поддержки в BSP Linux)
подключение SK-VideoADC-Plug (нет поддержки в BSP Linux)

   Питание
   5В, возможность использовать питание от шины USB

	Схема платы

Габариты: 99,5х99,5x15мм

Условия поставки, гарантия
Продукция проходит обязательную проверку на предмет работоспособности всех узлов и успешного прохождения тестов, программное обеспечение распространяется по принципу "КАК ЕСТЬ", предоставляется 6 недель на детальное тестирование в течении которого продукт можно вернуть без объяснения причин.

Гарантийный срок 6 месяцев.

Комплектация поставки
SK-A20-MB.

Рекомендуемые аксессуары
SK-ATSAMA5D3-SODIMM	SK-ATM0700D4-Plug	SK-SIM800C-Plug
