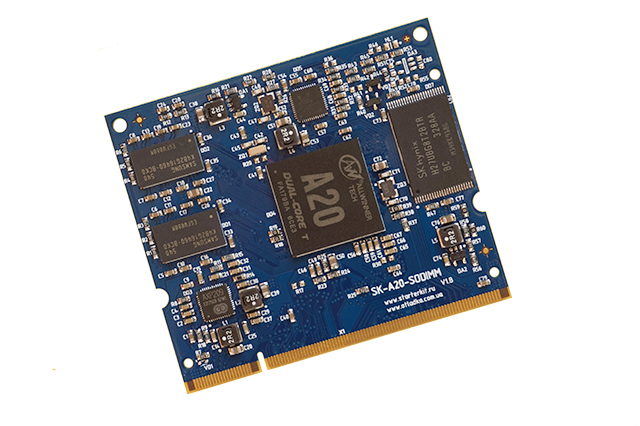

SK-A20-SODIMM - Магазин

23.05.2016 - SK-A20-SODIMM

• Allwinner A20 Dual-Core ARM Cortex-A7 1000MHz
• 512M DDR3
• 4G NAND flash
• Ethernet 1000/100/10M
• I/O: SATA, HDMI, USB, Ethernet, LVDS, CSI, LCD, SD, Audio, UART, SPI, I2C, PWM ...


SK-A20-SODIMM, совместное использование с SK-A20-MB

Основа модуля - высокопроизводительный процессор фирмы Allwinner A20 Dual (ARM Dual Cortex-A7 1000МГц), имеет широчайший набор периферии и высокоскоростных интерфейсов (SATA, HDMI, HS USB, Ethernet, ...), встроенный сопроцессоры 3D/2D графики ...

Модуль предназначен для использования в качестве многофункционального процессорного устройства, включает в себя наиболее важные элементы системы.

Благодаря принятой унификации разъема, могут быть взаимозаменяемы следующие модули:

• SK-iMX6S/D-SODIMM

• SK-ATSAMA5D3-SODIMM

• SK-iMX287-SODIMM, требуется учитывать выбор источника загрузки на материнской плате.

Обращаем внимание!!! Для облегчения проектирования печатной платы посадочного места процессорного модуля, в комплект поставки входят проектные файлы материнской платы SK-A20-MB.

Подключенная периферия:
• 512MБайт DDR3
• 4ГБайт NAND flash
• Ethernet 1000/100/10M

• I/O:

Встроенный контроллер резистивного сенсорного экрана

Встроенный аналоговый кодек
HDMI

3 x USB

Ethernet RX/TX
2 x SD/MMC

24Bit LCD
2 x LVDS

CSI
SPDIF
UART

SPI
I2C
PWM

Загрузка
• Штатная загрузка осуществляется с NAND flash
• Загрузка по USB шине

	Схема модуля
	Инструкция пользователя
	Инструкция виртуальной сборочной машины

   Демо и приложения
   Адаптированый загрузчик U-boot.
   Linux, ядро 3.4.103, включая драйвера:
• SATA
• Ethernet
• NAND flash
• Контроллер сенсорного экрана
• LCD
• HDMI

• LVDS

• USB-host/gadget

• SD/MMC card

• Audio CODEC
• UART

• RTC

• SPI
• I2C
• многое другое

Корневая файловая система построена на основе Buildroot:

      • BusyBox
      • WEB
      • FTP

      • Telnet
      • TSLib - библиотека взаимодействия touchscreen
      • ALSA utils - утилиты обработки звука
      • Qt
      • многое другое

Габариты: 67,6х58мм

Условия поставки, гарантия
Продукция проходит обязательную проверку на предмет работоспособности всех узлов и успешного прохождения тестов, программное обеспечение распространяется по принципу "КАК ЕСТЬ", предоставляется 6 недель на детальное тестирование в течении которого продукт можно вернуть без объяснения причин.

Гарантийный срок 6 недель.

Комментарий

   Температурный диапазон
0 ... +70С

   Комплектация поставки
SK-A20-SODIMM (установлен Linux), ссылка для скачивания на необходимые материалы.

Рекомендуемые аксессуары
SK-A20-MB	SK-ATM0700D4-Plug	SK-SIM800C-Plug

	SK-LCD800x480-MB
