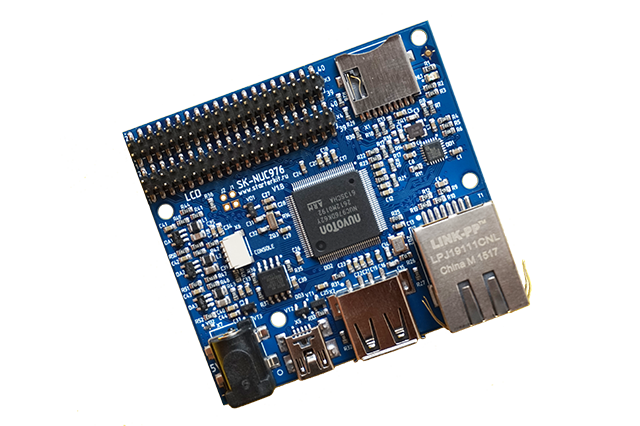

Основа платы - процессор фирмы Nuvoton NUC976, обладающий на данный момент уникальным свойством - интегрированной DDR2 (64МБайт) памятью в корпус процессора. На ряду с ценовой политикой компании это позволяет максимально приблизиться по стоимости (имея бОльшую производительность) к системам основанным на контроллерах со встроенной flash памятью и при это иметь огромное преимущество - работать под управлением полноценной (не uClinux и т.п.) операционной системой Linux имеющей широчайший набор (оттестированных не один год) стеков протоколов (TCP/IP, USB, WiFi ...), драйверов и приложений.

   Для удобства, в виртуальной машине настроен QtCreator - среда для создания приложений и их отладки. Все приведено к "стандартному виду" - отредактировали файл, нажали кнопку мыши и приложение автоматически скомпилируется, скопируется на плату (по ethernet) и запустится, так же возможна "стандартная" пошаговая отладка. И при этом всем Вам не потребуется аппаратный отладчик и сам QtCreator абсолютно бесплатен.

   Основные характеристики:
• Nuvoton NUC976
• DDR2 (интегрирована в процессор) 64МБайт, DDR-300
• SPI Flash 16МБайт
• Micro SD-card держатель
• Ethernet 100/10M

• Встроенный контроллер сенсорного экрана

• HS USB OTG, HS USB host

• Интерфейсы: USB, Ethernet, LCD RGB565, CSI, UART, SPI, I2C, PWM, GPIO, CAN … общее количество возможных GPIO – 59



   Загрузка
• Загрузка с SPI flash памяти

• Загрузка по USB



	Схема отладочной платы
	Инструкция пользователя
	Габаритный чертеж

   Демо и приложения
   Адаптированый загрузчик U-boot.
   Linux, ядро 3.10.32, включая драйвера:
      • Ethernet
      • LCD
      • USB

      • SD/MMC

      • UART

      • RTC
      • CAN
      • I2C
      • Драйвер сенсорного экрана

      • многое другое

   Подготовлен вариант корневой файловой системы:

      • Buildroot Qt + QtCreator - содержит основной набор необходимых пакетов

  Все материалы предоставляются с исходным кодом, размещенным в сборочной виртуальной машине, для сборки всей системы достаточно выполнить одну команду make. Так же в виртуальной машине установлен и настроен QtCreator позволяющий одним щелчком мыши собирать приложение на виртуальной машине и запускать его на самой плате, а так же вести пошаговую отладку.

   Комплектация поставки
   Плата SK-NUC976, ссылка для скачивания материалов.
