Основа модуля - процессор фирмы Nuvoton NUC976, обладающий на данный момент уникальным свойством - интегрированной DDR2 (64МБайт) памятью в корпус процессора. На ряду с ценовой политикой компании это позволяет максимально приблизиться по стоимости (имея бОльшую производительность) к системам основанным на контроллерах со встроенной flash памятью и при это иметь огромное преимущество - работать под управлением полноценной (не uClinux и т.п.) операционной системой Linux имеющей широчайший набор (протестированных не один год и отлаженных) стеков протоколов (TCP/IP, USB, WiFi ...), драйверов и приложений.

   Для удобства, в виртуальной машине настроен QtCreator - среда для создания приложений и их отладки. Все приведено к "стандартному виду" - отредактировали файл, нажали кнопку мыши и приложение автоматически скомпилируется, скопируется на плату (по ethernet) и запустится, так же возможна "стандартная" пошаговая отладка. И при этом всем Вам не потребуется аппаратный отладчик и сам QtCreator абсолютно бесплатен.

   Благодаря SODIMM унификации, модкуль может быть взаимозаменяем: SK-iMX6S/D-SODIMM, SK-A20-SODIMM, SK-ATSAMA5D3-SODIMM, но при этом необходимо учитывать наличие требуемой периферии.

   Основные характеристики:
• Nuvoton NUC976 - 300МГц
• DDR2 (интегрирована в процессор) 64МБайт, DDR-300
• SPI Flash 16МБайт
• Ethernet 100/10M PHY

• Встроенный контроллер сенсорного экрана

• HS USB OTG, HS USB host

• Интерфейсы: USB, Ethernet, LCD RGB565, CSI, UART, SPI, I2C, PWM, GPIO, CAN … общее количество возможных GPIO – 63



   Загрузка
• Загрузка с SPI flash памяти

• Загрузка по USB



	Схема модуля
	Инструкция пользователя Сборка ядра linux и загрузчика абсолютно идентична SK-NUC976!
	Габаритный чертеж

   Демо и приложения
   Адаптированый загрузчик U-boot.
   Linux, ядро 3.10.32, включая драйвера:
      • Ethernet
      • LCD
      • USB

      • SD/MMC

      • UART

      • RTC
      • CAN
      • I2C
      • Драйвер сенсорного экрана

      • многое другое

   Подготовлен вариант корневой файловой системы:

      • Buildroot Qt + QtCreator - содержит основной набор необходимых пакетов

  Все материалы предоставляются с исходным кодом, размещенным в сборочной виртуальной машине, для сборки всей системы достаточно выполнить одну команду make. Так же в виртуальной машине установлен и настроен QtCreator позволяющий одним щелчком мыши собирать приложение на виртуальной машине и запускать его на самой плате, а так же вести пошаговую отладку.

   Комплектация поставки

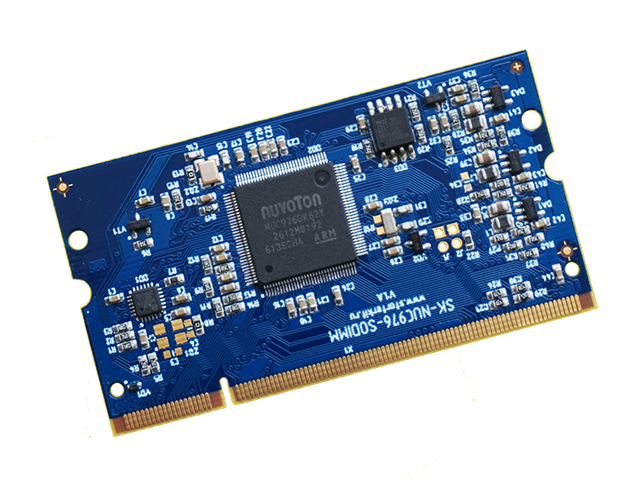

   Модуль SK-NUC976-SODIMM, ссылка для скачивания материалов.



Рекомендуемые аксессуары
SK-NUC976-MB	SK-ATM0700D4-Plug	SK-LCD800x480-MB
