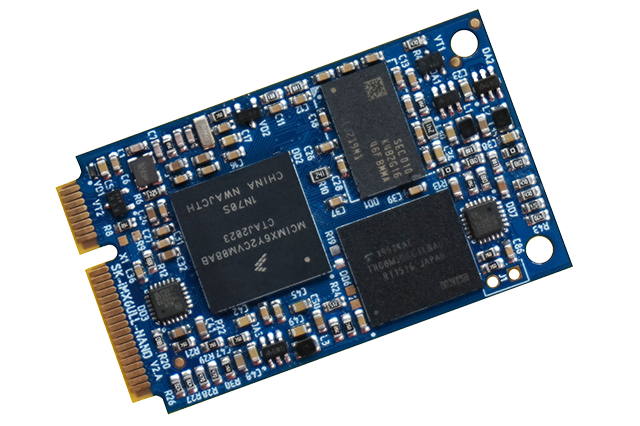

Основа модуля - процессор фирмы NXP (ранее Freescale) iMX6ULL, по сравнению с iMX6, у него отсутствуют графические ускорители (LVDS и HDMI интерфейс), взамен получается более компактное решение, менее потребляющее, ощутимо меньше выделяющее тепла (при 100% загрузке ~70C) и значительно меньшая стоимость.
Отличие модуля SK-iMX6ULL-NANO-2E от SK-iMX6ULL-NANO заключается в наличии второго Ethernet PHY, от чего немного отличается назначение контактов разъема.

Основные характеристики
• NXP (Freescale) iMX6ULL ARM Cortex-A7 - 800МГц
• DDR3 256МБайт, DDR-800
• eMMC Flash 2ГБайт
• 2 х Ethernet 100/10M PHY

• HS USB OTG, HS USB host

• RTC - часы реального времени (требуется внешняя батарея)

• Интерфейсы: USB, Ethernet, 6xUART, SPI, I2C, ADC, PWM, GPIO, CAN … общее количество возможных GPIO – 32

• Питание платы 5В (0.3A)

• Габариты: 30х51х3мм

Загрузка
• Загрузка с eMMC flash

• Загрузка по USB

	Схема модуля
	Инструкция пользователя

   Демо и приложения
   Адаптированый загрузчик U-boot.
   Linux, ядро 4.9.11, включая драйвера:
      • Ethernet
• USB

• SD/MMC

• UART

      • RTC
• CAN
• SPI
• I2C
• Драйвер сенсорного экрана

• GPIO

• многое другое

Все материалы предоставляются с исходным кодом, размещенным в сборочной виртуальной машине, для сборки всей системы достаточно выполнить одну команду make.

Температурный диапазон: все компонеты системы имеют индустриальный температурный диапазон -40...+85С

Условия поставки, гарантия
Продукция проходит обязательную проверку на предмет работоспособности всех узлов и успешного прохождения тестов, программное обеспечение распространяется по принципу "КАК ЕСТЬ".

Гарантийный срок 6 недель.

Комплектация поставки
Модуль SK-iMX6ULL-NANO-2E, ссылка для скачивания материалов.
