20.10.2022 - SK-A40i-SODIMM

 SK-A40i-SODIMM

• Allwinner A40i - 4xARM Cortex-A7 1200МГц
• 1ГБайт DDR3 DDR-1200
• 8ГБайт eMMC
• 2 х Ethernet 100/10M, 3 x USB
• 2 х LVDS, HDMI
• Встроенный модуль оцифровки видео, видеокодек NTSC/PAL
• Встроенный аналоговый кодек, выход на наушники
• Контроллер резистивного сенсорного экрана
• I/O: SATA, CAN, UART, SPI, I2C, PWM, GPIO ...
• 43х67.6х4мм
• -40 ... +85C

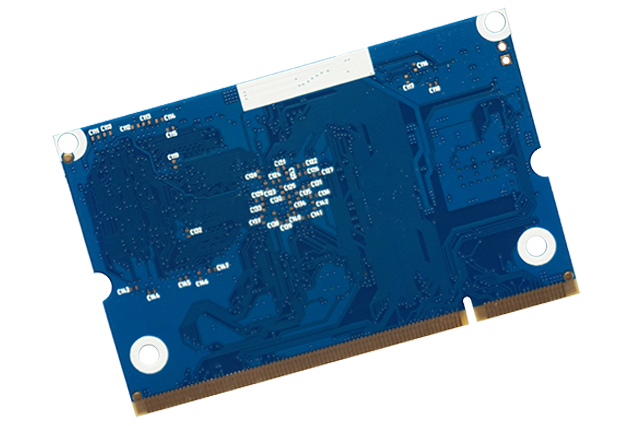

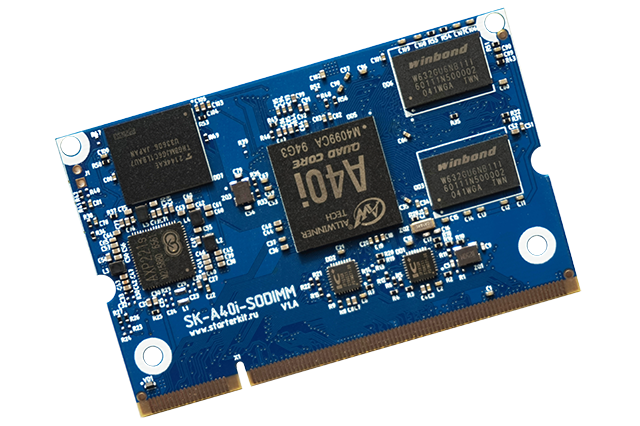

SK-A40i-SODIMM
SK-A40i-SODIMM

  Основа модуля - процессор фирмы Allwinner A40i - 4 ядра ARM Cortex-A7 1200МГц.

   Основные характеристики
• Allwinner A40i - 4xARM Cortex-A7 1200МГц
• 1ГБайт DDR3 DDR-1200
• 8ГБайт eMMC
• 2 x Ethernet 100/10M
• 3 x USB-host, SATA
• SATA
• 2 x LVDS
• HDMI
• Встроенный модуль оцифровки видео, видеокодек NTSC/PAL
• Встроенный аналоговый кодек, выход на наушники
• Контроллер резистивного сенсорного экрана
• I/O: CAN, UART, SPI, I2C, PWM, GPIO ...
• -40 ... +85C
• Питание 5В
• Габариты: 43х67.6х4мм

   Загрузка
• Загрузка с eMMC flash памяти
• Загрузка по USB


Схема

Схема модуля V1.B
(текущий вариант поставок)

Схема

Схема модуля V1.A

Инструкция пользователя

Инструкция пользователя

Габаритный чертеж

Габаритный чертеж, 3D модель
   Демо и приложения
   Адаптированый загрузчик U-boot.
   Linux ядро (версия), включая драйвера:
      • Ethernet
      • LVDS, HDMI
      • USB
      • CAN, UART
      • SPI
      • I2C
      • Драйвер сенсорного экрана
      • GPIO
      • многое другое
   Корневая файловая система строится на основе Buildroot.

  Все материалы предоставляются с исходным кодом, размещенным в сборочной виртуальной машине.


   Температурный диапазон: все компонеты системы имеют индустриальный температурный диапазон -40...+85С, подробнее.

   Условия поставки, гарантия
   Продукция проходит обязательную проверку на предмет работоспособности всех узлов и успешного прохождения тестов, программное обеспечение распространяется по принципу "КАК ЕСТЬ".
   Гарантийный срок 6 недель.

   Комплектация поставки
   Модуль SK-A40i-SODIMM, ссылка для скачивания материалов: виртуальная машина для сборки системы, исходные коды, PCB файл материнской платы.

Рекомендуемые аксессуары
SK-A40i-SODIMM-MB SK-ATM0700D4-Plug

SK-A40i-SODIMM-MB

 SK-ATM0700D4-Plug
