15.02.2023 - SK-A40i-NANO-2E

 SK-A40i-NANO-2E

• Allwinner A40i - 4xARM Cortex-A7 1200МГц
• 512 МБайт DDR3 DDR-1200
• 8ГБайт eMMC
• 2 х Ethernet 100/10M, 2 x USB
• I/O: CAN, UART, SPI, I2C, PWM, HP-out, TV-in, GPIO ...
• SK-iMX6ULL-NANO-2E совместим - взаимозаменяем
• 30х51х4мм
• -40 ... +85C

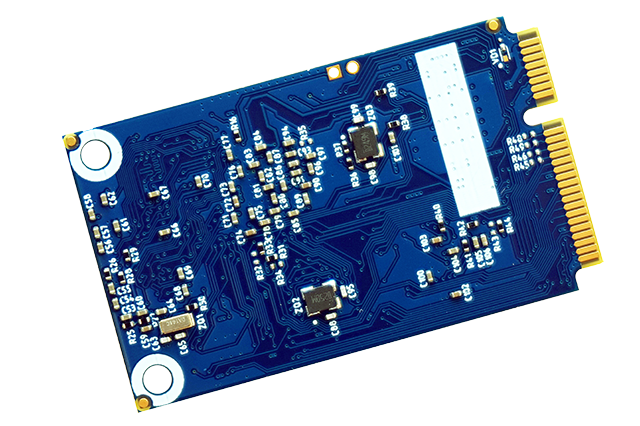

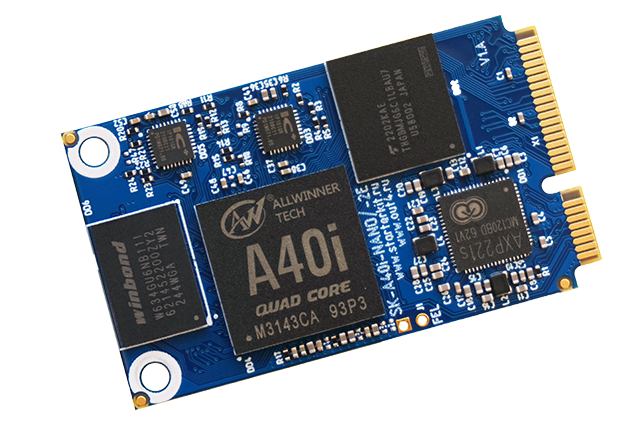

SK-A40i-NANO-2E
SK-A40i-NANO-2E

  Основа модуля - процессор фирмы Allwinner A40i - 4 ядра ARM Cortex-A7 1200МГц.
   Модуль совместим-взаимозаменяем с модулями нашего производства:
   SK-iMX6ULL-NANO-2E
   ES-T113-NANO
   SK-NUC906-NANO

   Основные характеристики
• Allwinner A40i - 4xARM Cortex-A7 1200МГц
• 512 МБайт DDR3 DDR-1200
• 8ГБайт eMMC
• 2 x Ethernet 100/10M
• 2 x USB-host
• I/O: CAN, UART, SPI, I2C, PWM, Выход на наушники, 1 канал оцифровки видео, GPIO ...
• -40 ... +85C
• Питание 5В
• Габариты: 30х51х4мм

   Загрузка
• Загрузка с eMMC flash памяти
• Загрузка по USB


Схема

Схема модуля

Инструкция пользователя

Инструкция пользователя

Габаритный чертеж

Габаритный чертеж, 3D модель
   Демо и приложения
   Адаптированый загрузчик U-boot.
   Linux ядро (версия), включая драйвера:
      • Ethernet
      • USB
      • CAN, UART (RS485)
      • SPI
      • I2C
      • GPIO
      • многое другое
   Корневая файловая система строится на основе Buildroot.

  Все материалы предоставляются с исходным кодом, размещенным в сборочной виртуальной машине.


   Температурный диапазон: все компонеты системы имеют индустриальный температурный диапазон -40...+85С, подробнее.

   Условия поставки, гарантия
   Продукция проходит обязательную проверку на предмет работоспособности всех узлов и успешного прохождения тестов, программное обеспечение распространяется по принципу "КАК ЕСТЬ".
   Гарантийный срок 6 недель.

   Комплектация поставки
   Модуль SK-A40i-NANO-2E, ссылка для скачивания материалов: виртуальная машина для сборки системы, исходные коды, PCB файл материнской платы.

Рекомендуемые аксессуары
SK-iMX6ULL-NANO-2E-MB


SK-iMX6ULL-NANO-2E-MB
