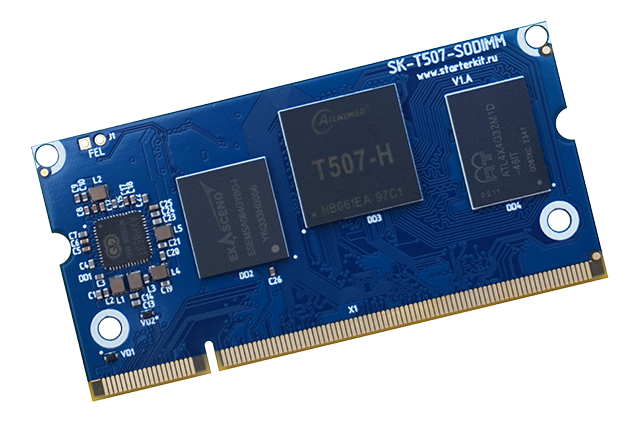

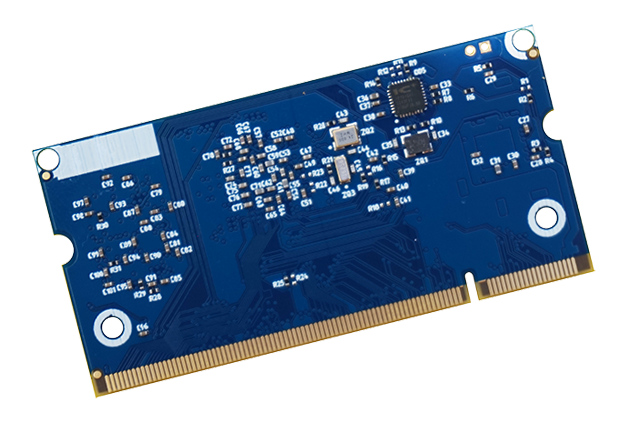

Основа модуля - процессор фирмы Allwinner T507-H - 4 ядра ARM Cortex-A53 1500МГц.
Основные характеристики
• Allwinner T507 - 4xARM Cortex-A53 1500МГц
• 4ГБайт LPDDR4 DDR-1600
• 64ГБайт eMMC
• Ethernet 100/10M
• 3 x USB-host, USB-OTG
• 2 x LVDS
• HDMI
• I/O: CAN, UART, SPI, I2C, PWM, GPIO ...
• -40 ... +85C
• Питание 5В
• Габариты: 33.5х67.6х4мм
Загрузка
• Загрузка с eMMC flash памяти
• Загрузка по USB
![Схема](images/products/sch_ico.gif)
|
Схема модуля V1.A |
![Инструкция Инструкция пользователя](images/products/manual_ico.gif)
|
Инструкция пользователя
|
![Чертеж Габаритный чертеж](images/products/dxf_ico.gif)
|
Габаритный чертеж, 3D модель |
Демо и приложения
Адаптированый загрузчик U-boot.
Linux ядро, включая драйвера:
• Ethernet
• LVDS, HDMI
• USB
• CAN, UART
• SPI
• I2C
• Драйвер сенсорного экрана
• GPIO
• многое другое
Корневая файловая система строится на основе Buildroot, ведем работу над КФС c Armbian.
Все материалы предоставляются с исходным кодом, размещенным в сборочной виртуальной машине.
Температурный диапазон: все компонеты системы имеют индустриальный температурный диапазон -40...+85С, подробнее.
Условия поставки, гарантия
Продукция проходит обязательную проверку на предмет работоспособности всех узлов и успешного прохождения тестов, программное обеспечение распространяется по принципу "КАК ЕСТЬ".
Гарантийный срок 6 недель.
Комплектация поставки
Модуль SK-T507-SODIMM, ссылка для скачивания материалов: виртуальная машина для сборки системы, исходные коды, PCB файл материнской платы.
