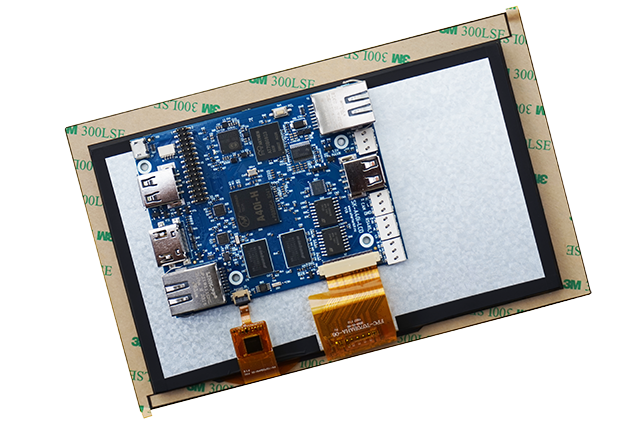

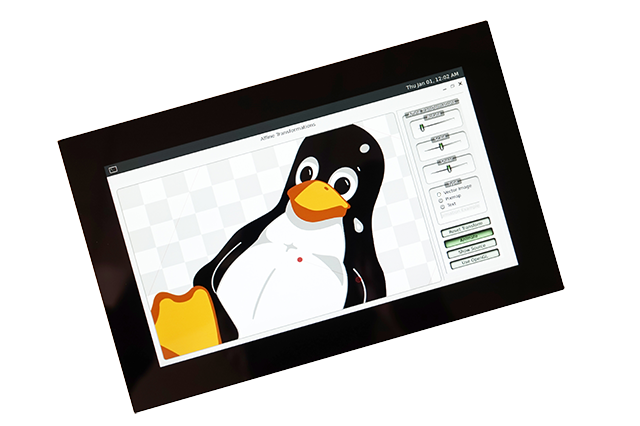

Изделие представляет HMI (Human Machine Interface) панель на основе 7 дюймовой IPS LCD матрицы с разрешением 1024х600 с емкостным сенсорным экраном.

Процессорная плата построена на основе Allwinner A40i, основные интерфейсы взаимодействия два Ethernet порта, два
оптоизолированных RS485 и один оптоизолированный CAN (оптоизолированные порты подключаются через клеммники).

Для легкого старта и разработки приложений в комплекте имеется виртуальная машина для сборки (включающая Qt с большим набором библиотек и примеров со всевозможными "графиками", "регуляторами" и "кнопками") и настроеным QtCreator - средой разработки и отладки приложений взаимодействующей с платой через ethernet порт.

Основные характеристики

• 7” IPS LCD 1020x600 420cd/m2, емкостной сенсорный экран, документация

• Allwinner A40i - 4xARM Cortex-A7 1200МГц
• 1ГБайт DDR3 DDR-1200
• 8ГБайт eMMC
• 2 х Ethernet 100/10M
• Оптоизолированные интерфейсы: 1 х CAN, 2 x RS485
• 3 x USBt, SATA

• HDMI

• Канал оцифровки и аппаратного сжатия аналогового видео NTSC/PAL/SECAM
• Встроенный аналоговый кодек, один канал выход на наушники, один канал линейный вход
• Часы реального времени PCF8653 с возможностью подключения внешней батареи или суперконденсатора
• LVTTL: 4 x UART + управление потоком, I2C, SPI (исключает 2 х UART), GPIO
• -20 … +70С (хранение -30С …+80С)
• Питание 5В

• Габариты: 185х116х25мм

Загрузка
• Загрузка с eMMC flash памяти

• Загрузка по USB

	Схема
	Инструкция пользователя
	Габаритный чертеж

   Демо и приложения
   Адаптированый загрузчик U-boot.
   Linux ядро (версия), включая драйвера:
      • Ethernet
• LVDS, HDMI
• USB

• CAN, UART

• SPI
• I2C
• Драйвер сенсорного экрана

• GPIO

• многое другое

Корневая файловая система строится на основе Buildroot, можно использовать КФС от Armbian (скрипты копирования-адаптации публикуются на форуме).

Все материалы предоставляются с исходным кодом, размещенным в сборочной виртуальной linux машине.

Температурный диапазон: все компонеты процессорной платы имеют индустриальный температурный диапазон -40...+85С, LCD панель имеет рабочий температурный диапазон -20 … +70С, температура хранения -30С …+80С (на более низких температурах возможна деградация LCD матрицы).

Условия поставки, гарантия
Продукция проходит обязательную проверку на предмет работоспособности всех узлов и успешного прохождения тестов, программное обеспечение распространяется по принципу "КАК ЕСТЬ".

Гарантийный срок 6 недель.

Комплектация поставки
Одноплатный компьютер SK-A40i-LCD, ссылка для скачивания материалов.
