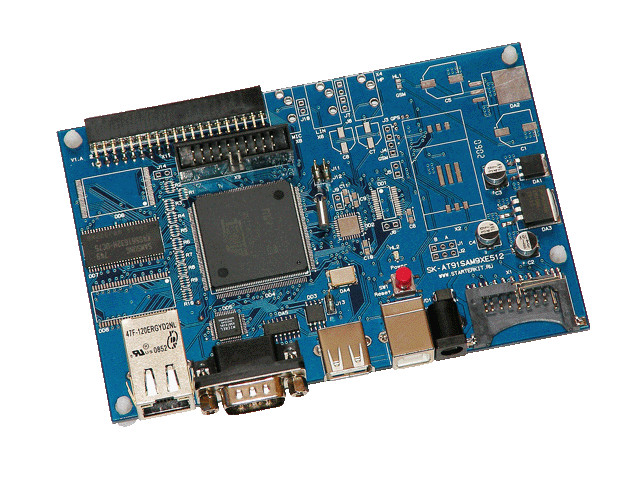

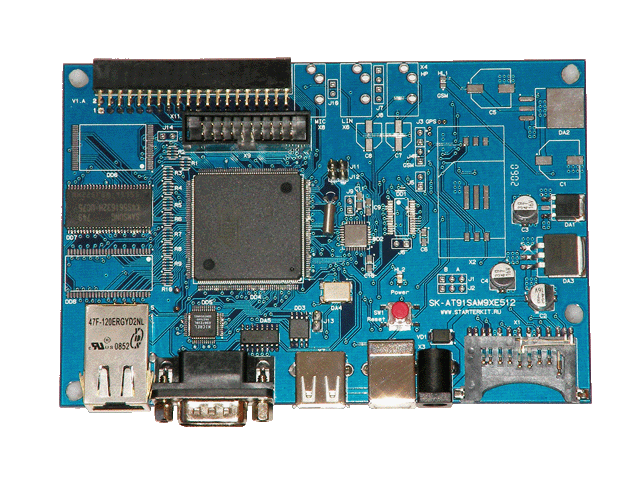

 24.03.2009 - SK-MAT91SAM9260
Данная отладочная плата основывается на печатной плате от SK-AT91SAM9260/9XE512-SIMXXX, на нее просто не устанавливается часть компонентов.
Основа платы - микроконтроллер фирмы Atmel AT91SAM9260, это новый контроллер является логическим продолжением AT9200. Та же семейство ARM9 микроконтроллеров этой фирмы выделяет широчайший набор внутренней периферии: Ethernet, USB host, USB client, MCI (SD/MMC card), Image Sensor Interface, аппаратная поддержка NAND flash, MMU, RS232, SPI, I2C ... Подключенная периферия: • 32МБайт SDRAM (16Mх16). • 4МБайт DataFlash AT45DB321. • Ethernet 10/100M PHY - KS8721B, тип интерфейса - RMII. • USB host (USB-A). • USB client (USB-B) . • RS232 приемопередатчик. • 37 линии I/O. Система питания

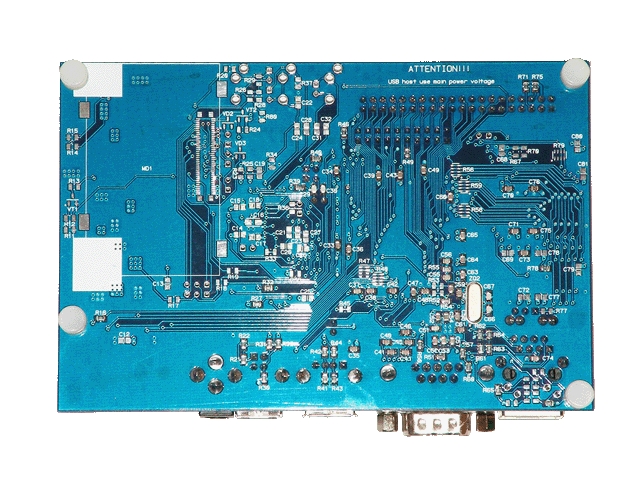

Плата содержит линейные LowDrop стабилизаторы, позволяющие запитывать ее от 5В. Внимание!!! USB-A разъем (USB-host) подключается непосредственно к входному напряжению питающему плату, в случае использования USB-host, напряжение иточника питания для платы не должено быть более 5.5В.
Программирование/отладка • Стандартный 20-ти выводной разъем для подключения JTAG программатора/отладчика. • Загрузка через COM порт (SAM-BA). • Загрузка через USB-client (SAM-BA).
Демо и приложения
Адаптированый загрузчик U-boot. Linux, ядро 2.6.24, включая драйвера: • Ethernet • USB-host • SD/MMC card • DataFlash Габариты: 136х90мм
Условия поставки, гарантия
Продукция проходит обязательную проверку на предмет работоспособности всех узлов и успешного прохождения тестов, программное обеспечение распространяется по принципу "КАК ЕСТЬ", предоставляется 6 недель на детальное тестирование в течении которого продукт можно вернуть без объяснения причин. Гарантийный срок 6 недель.
Комплектация поставки SK-MAT91SAM9260 (установлен Linux), кабель для подключения к COM порту, ссылка для скачивания на необходимые материалы. Опубликовано на сайте: http://www.starterkit.ru/html Прямая ссылка: http://www.starterkit.ru/html/index.php?name=shop&op=view&id=23 |
