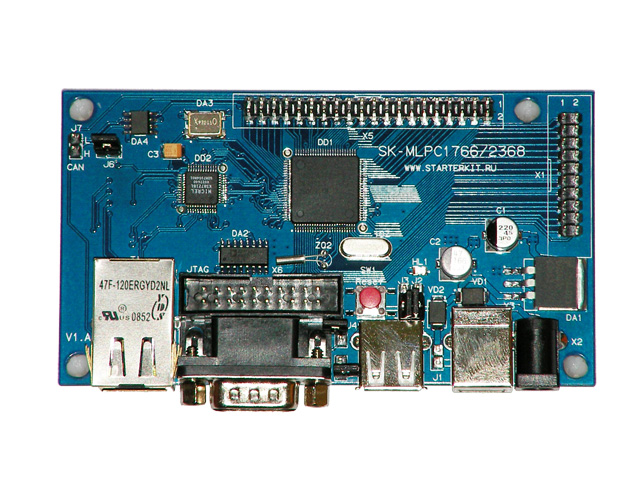

Основа платы - микроконтроллер фирмы NXP LPC2387, это новое семейство ARM7 микроконтроллеров этой фирмы с широчайшим набором внутренней периферии: Ethernet, USB Host/OTG/Client, CAN, RS232, SPI, I2C ...

   Если сравнивать LPC2387 с LPC2368, то у LPC2387 добавлен USB Host/OTG, а так же увеличен объем внутренней SRAM.
• Внутренние шины и их мосты построены таким образом чтобы транзакции быстродействующей периферии (Ethernet, USB) в наименьшей степени влияли на производительность всей системы.
• Производительность выполнения кода из внутренней флэш-памяти соизмерима с производительностью выполнения кода из внутренней статической памяти (это возможность относится ко всем ARM7 микроконтроллерам NXP).

   Подключенная периферия
• Ethernet 10/100M PHY - KS8721BL, тип интерфейса - RMII.
• USB2.0-full speed Host, Client.
• CAN PHY.
• RS232 приемопередатчик.
• 56 линий PIO микроконтроллера.

   Система питания
   Плата содержит линейные LowDrop стабилизаторы, позволяющие запитывать ее от 5В, имеется возможность использовать питание от шины USB.

   Программирование/отладка
• Стандартный 20-ти выводной разъем для подключения JTAG программатора/отладчика LPC2387.
• Загрузка через COM порт.


Схема оценочной платы

   Демо и приложения
   NicheLite - ОС со встроенным TCP/IP стеком.
   EasyWeb - WEB сервер, ничего лишнего (15Кбайт)
   Тест CAN.
   Проект виртуального COM порта через USB.



   Габариты: 108х60мм


   Комплектация поставки
   В комплекте с платой поставляется кабель для подключения к последовательному порту РС, ссылка для скачивания на необходимые материалы.
