14.09.2009 - SK-MNUC950

• Nuvoton (Winbond) NUC950 (ARM926, Ethernet, 2xUSB-host 2.0, USB-client, NAND flash, LCD controller, AC97, RS232, I2C, SPI ...)
• 32M SDRAM.
• 256M NAND flash.
• Ethernet PHY, USB-host, USB-host/device, SD/MMC card, RS232.
• I/O.

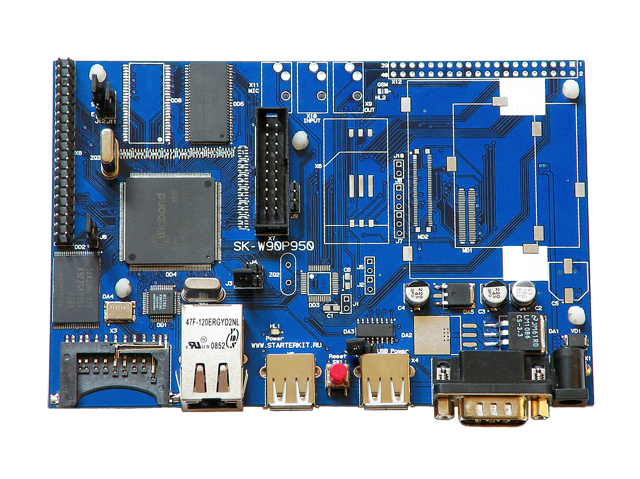

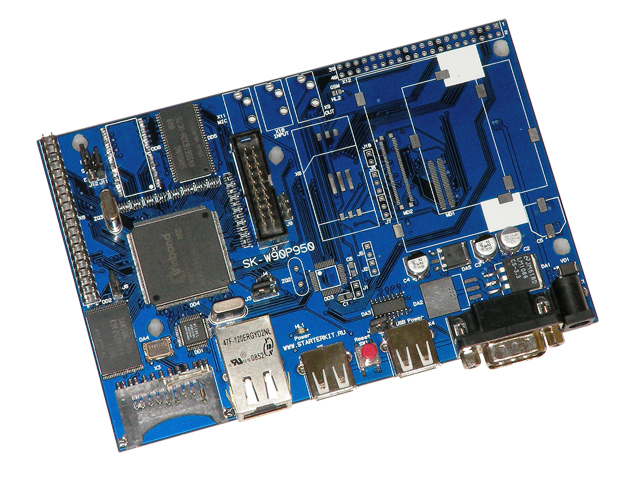

Основа платы - микроконтроллер фирмы Nuvoton (Wibond) NUC950A (первоначально называемый W90P950), это новый контроллер основанный на ядре ARM926EJ-S. В какой-то степени является уникальным предложением на рынке, т.к. ARM9 с аналогичной периферией в TQFP корпусе пока не существует. Отличительной особенностью его от конкурирующей модели AT91SAM9260 является наличие встроенного контроллера LCD (и не только, его можно настроить на развертку VGA сигнала) панелей, а так же USB 2.0 (EHCI) и AC97.

Подключенная периферия:
• 32MБайт (16Mx32) SDRAM.
• 256МБайт NAND flash.
• Ethernet 10/100M PHY - KS8721B, тип интерфейса - RMII.

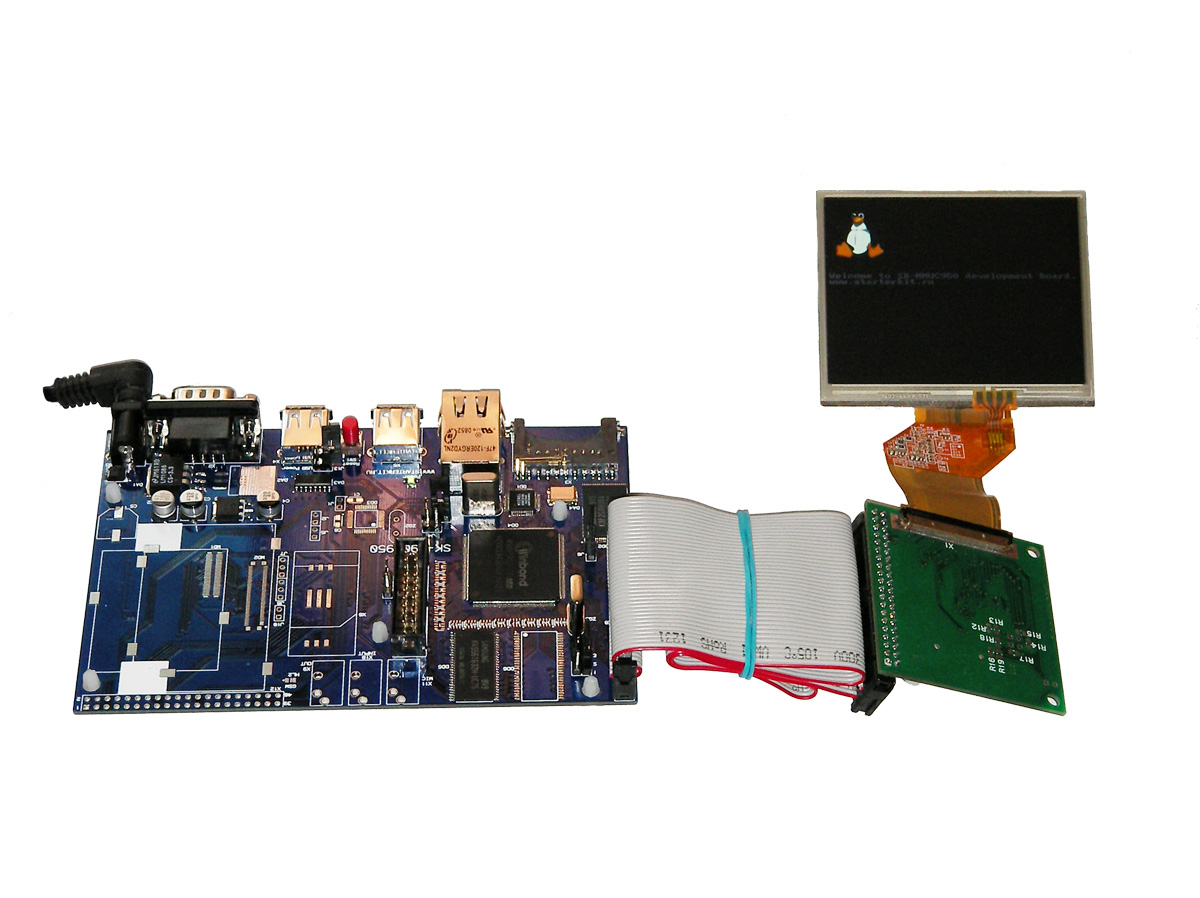

• Разъем для подключения TFT панелей, позволяет подключить SK-TFT-Plug.
• 2xUSB host (USB-A), один из которых может быть сконфигурирован как Device.
• SD/MMC card держатель.
• RS232 приемопередатчик.
• Линии I/O.

Система питания
Плата содержит линейные LowDrop стабилизаторы, позволяющие запитывать ее от 5В.

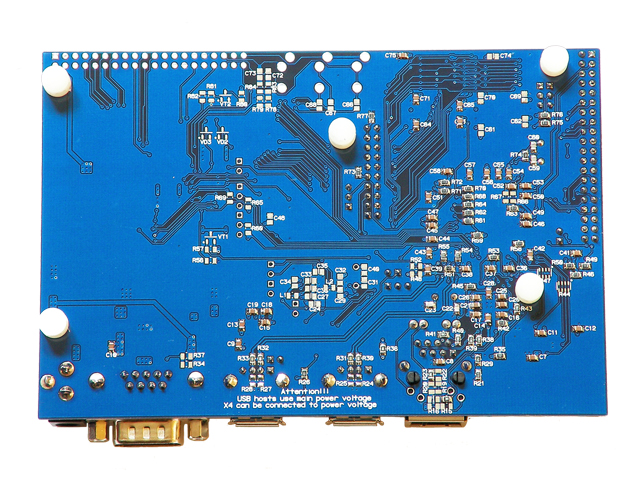

Внимание!!! USB-A разъем (USB-host) подключается непосредственно к входному напряжению питающему плату, в случае использования USB-host, напряжение иточника питания для платы не должено быть более 5.5В.

Программирование/отладка
• Стандартный 20-ти выводной разъем для подключения JTAG программатора/отладчика.
• Загрузка через USB-device.

	Схема отладочной платы, текущая версия V1.С Внимание!!! На плате установлены лишь те периферийные компоненты, которые указаны в вышеупомянутом списке.
	Схема отладочной платы, предыдущая версия V1.B

Демо и приложения
Linux, ядро 2.6.17, включая драйвера:

• NAND

• Ethernet

• USB

• LCD

• SD/MMC

• UART

• I2C

• SPI

• ...

Linux приложения:

• buildroot

• HTTP

• Telnet

• FTP

      • ...
   Адаптированый загрузчик U-boot.

   Габариты: 144х95мм

Условия поставки, гарантия
Продукция проходит обязательную проверку на предмет работоспособности всех узлов и успешного прохождения тестов, программное обеспечение распространяется по принципу "КАК ЕСТЬ", предоставляется 6 недель на детальное тестирование в течении которого продукт можно вернуть без объяснения причин.

Гарантийный срок 6 недель.

Комментарий

Комплектация поставки
SK-MNUC950 (установлен Linux), кабель для подключения к COM порту, кабель USB-A-USB-A (используется для программирования NAND чрез USB-device) , ссылка для скачивания на необходимые материалы.

Внимание!!! SK-TFT-Plug и SK-MI0430FT-Plig в комплект поставки не входит.

Рекомендуемые аксессуары
SK-TFT-Plug	SK-MI0430FT-Plug
