07.04.2010 - SK-MLM3S9B95

 SK-MLM3S9B95 • Основа - Texas Instruments (Luminary) LM3S9B95 (ARM Cortex-M3 80/100МГц, 256k Flash, 96k RAM, Ethernet MAC & PHY, USB Host/OTG/Client ...)
• Ethernet 10/100M, RS232, CAN PHY, USB.
• 52 линий I/O

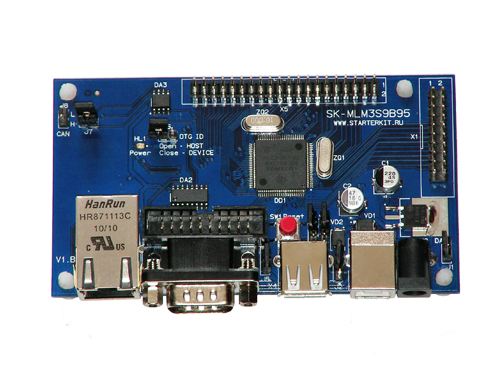

 SK-MLM3S9B95, вид сверху

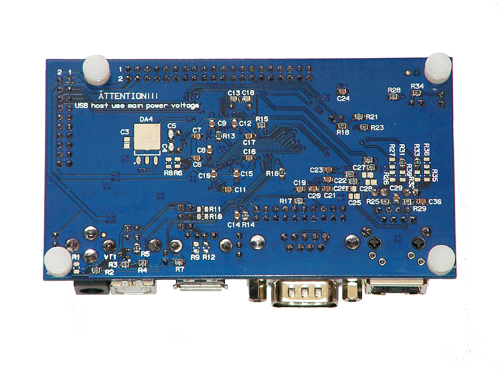

SK-MLM3S9B95, вид снизу

   Основа платы - микроконтроллер фирмы Texas Instruments  LM3S9B95 (фирма Luminary была куплена TI), это новое семейство ARM Cortex-M3 микроконтроллеров этой фирмы с широчайшим набором внутренней периферии: Ethernet, USB Host/OTG/Client, CAN, RS232, SPI, I2C ... Отличительной особенностью является интеграция Ethernet PHY и возможность питать ядро от отдельного преобразователя, что может быть очень полезно для приложений критичных к энергопотреблению, внутри чипа так же имеется линейный стабилизатор который так же моджет питать ядро контроллера.
   По габаритам и расположению разъемов, плата полностью совместима с платами SK-MLPC1768, SK-MLPC2387, SK-MLPC2368, SK-MSTM32F107.

   Подключенная периферия
• Ethernet 10/100M.
• USB2.0-full speed Host, Client.
• CAN PHY.
• RS232 приемопередатчик.
• 52 линий PIO микроконтроллера.
   Система питания
   Плата содержит линейные LowDrop стабилизаторы, позволяющие запитывать ее от 5В, имеется возможность использовать питание от шины USB.

   Программирование/отладка
• Стандартный 20-ти выводной разъем для подключения JTAG программатора/отладчика.

 Схема Схема отладочной платы

   Демо и приложения
   WEB сервер основанный на uIP стеке протоколов TCP/IP.
   WEB сервер основанный на LwIP стеке протоколов TCP/IP.
   USB Host Mass Storage  - контроллер читает содержимое USB флешки.
   USB Host Keyboard  - контроллер опрашивает USB клавиатуру.
   USB Virtual COM Port.

   Габариты: 108х60мм

   Условия поставки, гарантия
   Продукция проходит обязательную проверку на предмет работоспособности всех узлов и успешного прохождения тестов, программное обеспечение распространяется по принципу "КАК ЕСТЬ", предоставляется 6 недель на детальное тестирование в течении которого продукт можно вернуть без объяснения причин.
   Гарантийный срок 6 недель.

   Комплектация поставки
   В комплекте с платой поставляется кабель для подключения к последовательному порту РС, ссылка для скачивания на необходимые материалы.
Рекомендуемые аксессуары
JetLink8 MT-Link
 JetLink8, отладчик/программатор  MT-Link, отладчик/программатор
SK-WF43BTIBED0TP-Plug SK-WF43BTIBED0-Plug
SK-WF43BTIBED0TP-Plug SK-WF43BTIBED0-Plug
