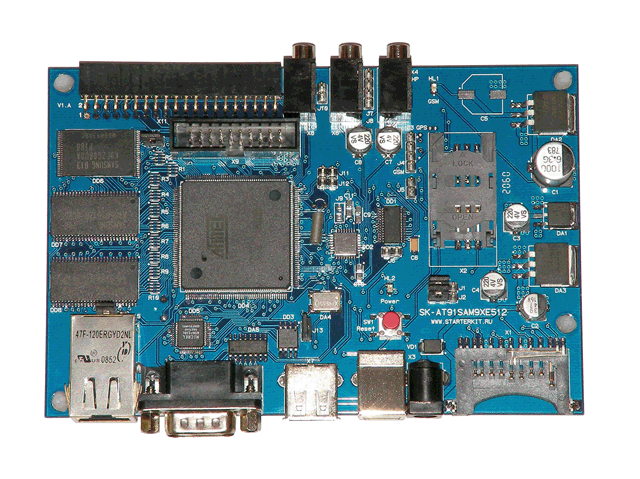

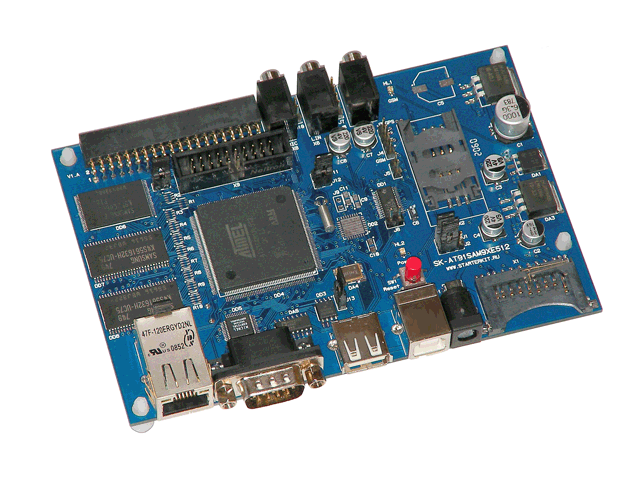

 29.01.2009 - SK-AT91SAM9XE512-SIM508
Основа платы - микроконтроллер фирмы Atmel AT91SAM9XE512, это новый контроллер является логическим продолжением AT9200, AT91SAM9260 ..., основными отличиями которого от AT91SAM9260 является наличие встроенной программируемой Flash памятью. Та же семейство ARM9 микроконтроллеров этой фирмы выделяет широчайший набор внутренней периферии: Ethernet, USB host, USB client, MCI (SD/MMC card), Image Sensor Interface, аппаратная поддержка NAND flash, MMU, RS232, SPI, I2C ... Следует заметить, программное обеспечение разработанное для AT91SAM9260 будет работать и на AT91SAM9XE512. Подключенная периферия: • 64MБайт (16Mx32) SDRAM. • 256МБайт NAND flash. • 4МБайт DataFlash AT45DB321. • Ethernet 10/100M PHY - KS8721B, тип интерфейса - RMII. • GSM модем совмещенный с GPS приемником SIM508 (SIM508Z - безсвинцовое исполнение). • Аудио стерео CODEC TLV320 или AT73C213, в настоящее время монтируется TLV320. • USB host (USB-A). • USB client (USB-B) . • RS232 приемопередатчик. • 37 линии I/O, разъем по расположению контактов совместим с SK-VideoADC-Plug. Система питания
Плата содержит линейные LowDrop стабилизаторы, позволяющие запитывать ее от 5В. Внимание!!! USB-A разъем (USB-host) подключается непосредственно к входному напряжению питающему плату, в случае использования USB-host, напряжение иточника питания для платы не должено быть более 5.5В.
Программирование/отладка • Стандартный 20-ти выводной разъем для подключения JTAG программатора/отладчика. • Загрузка через COM порт (SAM-BA). • Загрузка через USB-client (SAM-BA).
Демо и приложения
Адаптированый загрузчик U-boot. Linux, ядро 2.6.28, включая драйвера: • Ethernet • Audio CODEC • NAND flash • USB-host • SD/MMC card • DataFlash • UART WEB, Telnet, WiFi tools ... Габариты: 136х90мм
Условия поставки, гарантия
Продукция проходит обязательную проверку на предмет работоспособности всех узлов и успешного прохождения тестов, программное обеспечение распространяется по принципу "КАК ЕСТЬ", предоставляется 6 недель на детальное тестирование в течении которого продукт можно вернуть без объяснения причин. Гарантийный срок 6 недель.
Комплектация поставки SK-AT91SAM9XE512-SIM508 (установлен Linux), кабель для подключения к COM порту, , ссылка для скачивания на необходимые материалы. Внимание!!! Модем SIM508 в комплект поставки не входит. Опубликовано на сайте: http://www.starterkit.ru/html Прямая ссылка: http://www.starterkit.ru/html/index.php?name=shop&op=view&id=4 |
