05.07.2010 - SK-MATSAM3U4
![SK-MATSAM3U4 SK-MATSAM3U4](images/products/sk_matsam3u4_ico.png) |
• Основа - Atmel ATSAM3U4 (ARM Cortex-M3 96МГц, 256k Flash, 52K RAM, USB 2.0 High Speed Device, SD/MMC ...) • USB, SD/MMC, RS232 • 54 линии I/O |

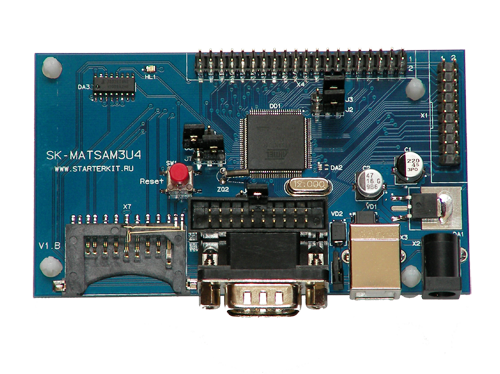

![SK-MATSAM3U4, вид сверху SK-MATSAM3U4, вид сверху](images/products/sk_matsam3u4_top.png) |
|

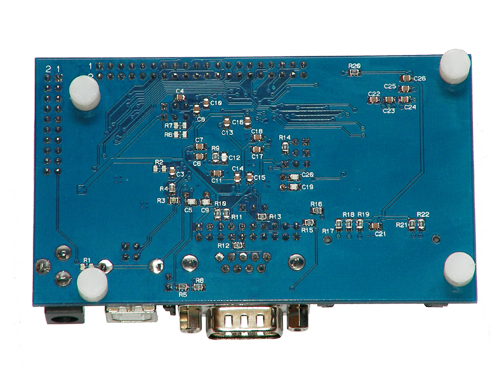

![SK-MATSAM3U4, вид снизу SK-MATSAM3U4, вид снизу](images/products/sk_matsam3u4_bot.png) |
|

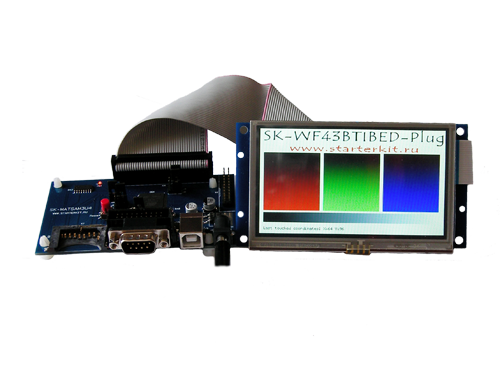

![SK-MATSAM3U4 с подключенным SK-WF43BTIBED0TP-Plug SK-MATSAM3U4 с подключенным SK-WF43BTIBED0TP-Plug](images/products/sk_matsam3u4_wf43.png) |
|
Пример подключения к SK-WF43BTIBED0TP-Plug |
|
Основа платы - микроконтроллер фирмы Atmel ATSAM3U4, это новое семейство ARM Cortex-M3 микроконтроллеров этой фирмы. Отличительной особенностью является интеграция высокоскоростного (480МБит) USB device порта.
Подключенная периферия
• USB 2.0 High Speed device. • SD/MMC card держатель. • RS232 приемопередатчик. • 54 линий PIO микроконтроллера, разъем расширения ориентирован для оптимального подключения SK-WF43BTIBED0TP-Plug (или SK-WF43BTIBED0-Plug) - шина данных контроллера, по соответствию контактов, совпадает с шиной платы расширения, чтто существенно ускоряет процесс передачи данных.
Система питания Плата содержит линейные LowDrop стабилизаторы, позволяющие запитывать ее от 5В, имеется возможность использовать питание от шины USB.
Программирование/отладка • Стандартный 20-ти выводной разъем для подключения JTAG программатора/отладчика.
![Схема](images/products/sch_ico.gif) |
Схема отладочной платы |
Демо и приложения
USB Virtual COM Port
SD/MMC to USB Masstorage project (скорость чтения с SD карты до 8Мбайт/сек)
Габариты: 103х60мм
Условия поставки, гарантия Продукция проходит обязательную проверку на предмет работоспособности всех узлов и успешного прохождения тестов, программное обеспечение распространяется по принципу "КАК ЕСТЬ", предоставляется 6 недель на детальное тестирование в течении которого продукт можно вернуть без объяснения причин.
Гарантийный срок 6 недель.
Комплектация поставки
В комплекте с платой поставляется кабель для подключения к последовательному порту РС, ссылка для скачивания на необходимые материалы.
Рекомендуемые аксессуары |
JetLink8 |
MT-Link |
![JetLink8, отладчик/программатор](images/products/jet5big_ico.gif) |
![MT-Link, отладчик/программатор](images/products/mt_link_ico.gif) |
SK-WF43BTIBED0TP-Plug |
SK-WF43BTIBED0-Plug |
![SK-WF43BTIBED0TP-Plug SK-WF43BTIBED0TP-Plug](images/products/sk_wf43btibed0_plug_ico.png) |
![SK-WF43BTIBED0-Plug SK-WF43BTIBED0-Plug](images/products/sk_wf43btibed_plug_ico.png) |
JetLinkPRO |
JetLinULTRA |
![JetlinkPRO JetlinkPRO, отладчик/программатор](images/products/jetlinkpro_ico.png) |
![JetlinkULTRA JetlinkULTRA, отладчик/программатор](images/products/jetlinkultra_ico.png) |
