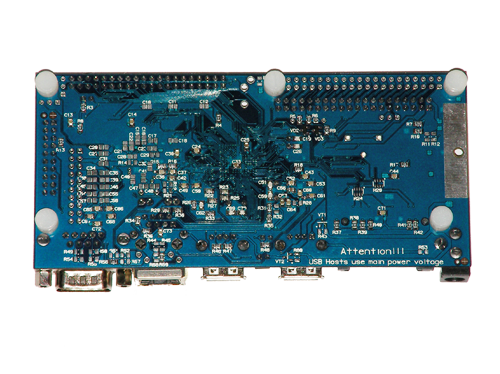

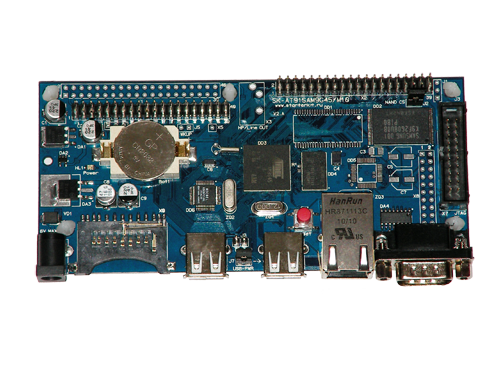

 01.11.2010 - SK-MAT91SAM9G45
Основа платы - микроконтроллер фирмы Atmel AT91SAM9G45, это новый контроллер является логическим продолжением AT91SAM9G семейства, включив в себя всю имеющуюся периферию, повышена частота ядра - 400МГц. Подключенная периферия: • 64MБайт (32Mx16) DDR2 • 256МБайт NAND flash • Ethernet 10/100M • 2 x USB host (USB-A), питание одного из разъемов приведено через джампер, что позволяет использовать его как Device
• RS232 приемопередатчик • 74 линии I/O, два разъема, один з которых подразумевает прямое подключение SK-MI0430FT-Plug (или аналогичной платы расширения) Система питания
Плата содержит линейные LowDrop стабилизаторы, позволяющие запитывать ее от 5В. Внимание!!! USB-A разъем (USB-host) подключается непосредственно к входному напряжению питающему плату, в случае использования USB-host, напряжение иточника питания для платы не должено быть более 5.5В.
Программирование/отладка • Стандартный 20-ти выводной разъем для подключения JTAG программатора/отладчика. • Загрузка через COM порт (SAM-BA). • Загрузка через USB-client (SAM-BA).
Демо и приложения
Адаптированый загрузчик U-boot. Linux, ядро 2.6.36, включая драйвера: • Ethernet • NAND flash • LCD Frame Buffer • USB-host • SD/MMC card • UART • RTC
• многое другое
Корневая файловая система построена на основе Buildroot:
• BusyBox
• WEB • FTP • Telnet
• Qt • многое другое
Габариты: 138х64мм
Условия поставки, гарантия
Продукция проходит обязательную проверку на предмет работоспособности всех узлов и успешного прохождения тестов, программное обеспечение распространяется по принципу "КАК ЕСТЬ", предоставляется 6 недель на детальное тестирование в течении которого продукт можно вернуть без объяснения причин. Гарантийный срок 6 недель.
Комплектация поставки SK-MAT91SAM9G45 (установлен Linux), кабель для подключения к COM порту, ссылка для скачивания на необходимые материалы.
