 22.02.2011 - SK-9G45-OEM
Основа модуля - микроконтроллер фирмы Atmel AT91SAM9G45, это новый контроллер является логическим продолжением AT91SAM9G семейства, включив в себя всю имеющуюся периферию, повышена частота ядра - 400МГц. Модуль предназначен для использования в качестве многофункционального процессорного устройства, включает в себя наиболее важные элементы системы.
Конструктивное исполнеие модуля подразумевает использование материнской платы не требующей высокого класса точности, достаточно использовать 2-х слойную печатную плату.

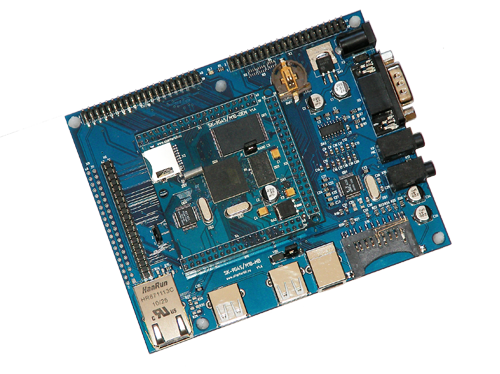

Обращаю внимание!!! Для облегчения проектирования печатной платы посадочного места процессорного модуля, в комплект поставки входят проектные фалы материнской платы SK-9G45-MB.
Подключенная периферия: • 64MБайт (32Mx16) DDR2 • 256МБайт NAND flash • Ethernet 10/100M • I/O (три разъема PLD-40 c шагом выводов 2,54мм): общее количество возможных GPIO - 92
LCD пины 4 UART 2 SPI I2C AC97 ISI TSADC 2 USB HS/FS 100/10M Ethernet SD/MMC (второй канал) Шина данных 8 бит, WE, OE, CS и 2 адресных бита (EBI1) Питание 3,3В Программирование/отладка • Загрузка через COM порт (SAM-BA). • Загрузка через USB-client (SAM-BA). • Загрузка с uSD карты памяти.
Демо и приложения
Адаптированый загрузчик U-boot. Linux, ядро 2.6.36, включая драйвера: • Ethernet • NAND flash • LCD Frame Buffer • USB HS/FS - host • SD/MMC card • ISI • UART • RTC
• многое другое
Корневая файловая система построена на основе Buildroot:
• BusyBox
• WEB • FTP • Telnet
• Qt • многое другое
Платформа RD/IO, позволяет создавать решения для удаленного мониторинга и управления просто, быстро. Подробнее здесь, www.remote-devices.io
Габариты: 60х60мм
Условия поставки, гарантия
Продукция проходит обязательную проверку на предмет работоспособности всех узлов и успешного прохождения тестов, программное обеспечение распространяется по принципу "КАК ЕСТЬ", предоставляется 6 недель на детальное тестирование в течении которого продукт можно вернуть без объяснения причин. Гарантийный срок 6 недель.
Температурный диапазон Все компоненты модуля имеют индустриальный температурный диапазон исполнений: -40 ... +85С. Комплектация поставки
SK-9G45-OEM (установлен Linux), ссылка на образ DVD с материалами совместного использования с материнской платой SK-9G45-MB, проектные файлы печатной платы SK-9G45-MB. Опубликовано на сайте: http://www.starterkit.ru/html Прямая ссылка: http://www.starterkit.ru/html/index.php?name=shop&op=view&id=53 |
