16.03.2011 - SK-PH480272-Plug

 SK-PH480272-Plug

•  TFT PH480272 - 480x272, 4.3" диагональ
•  Возможность прямого подключения к платам:
SK-MAT91SAM9G45, SK-MLPC2478, SK-MNUC950 ...

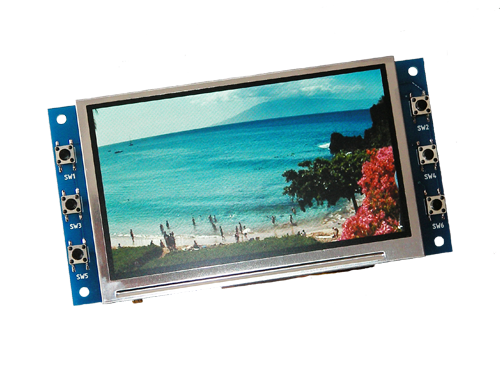

SK-PH480272-Plug

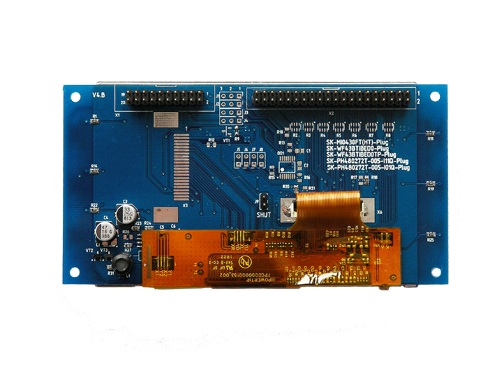

SK-PH480272-Plug, вид снизу

      Этот модуль расширения содержит PH480272 TFT панель 4,3" (109мм) в диагонали разрешением 480х272 точки, является аналогом модуля расширения SK-MI0430FT-Plug но с отсутсвием сенсорного экрана и контроллера сенсорного экрана.

   • PH480272 (или аналог)
   • 6 кнопок
   • Повышающий DC/DC преобразователь подсветки, программное управление включением
   Демонстрационные проекты:
   • SK-MLPC2478, графические примитивы
   • SK-MNUC950, в BSP Linux добавлена поддержка драйвером FB
   • SK-MAT91SAM9G45, в BSP Linux добавлена поддержка драйвером FB
   • SK-AT91SAM9G45, в BSP Linux добавлена поддержка драйвером FB
   • SK-AT91SAM9G45-XC6SLX, в BSP Linux добавлена поддержка драйвером FB
   • SK-9G45-OEM, в BSP Linux добавлена поддержка драйвером FB

 Схема Схема модуля, актуальная версия
   Габариты
   125х65мм

   Комплект поставки
   SK-PH480272-Plug, кабель переходник (40 жил).
