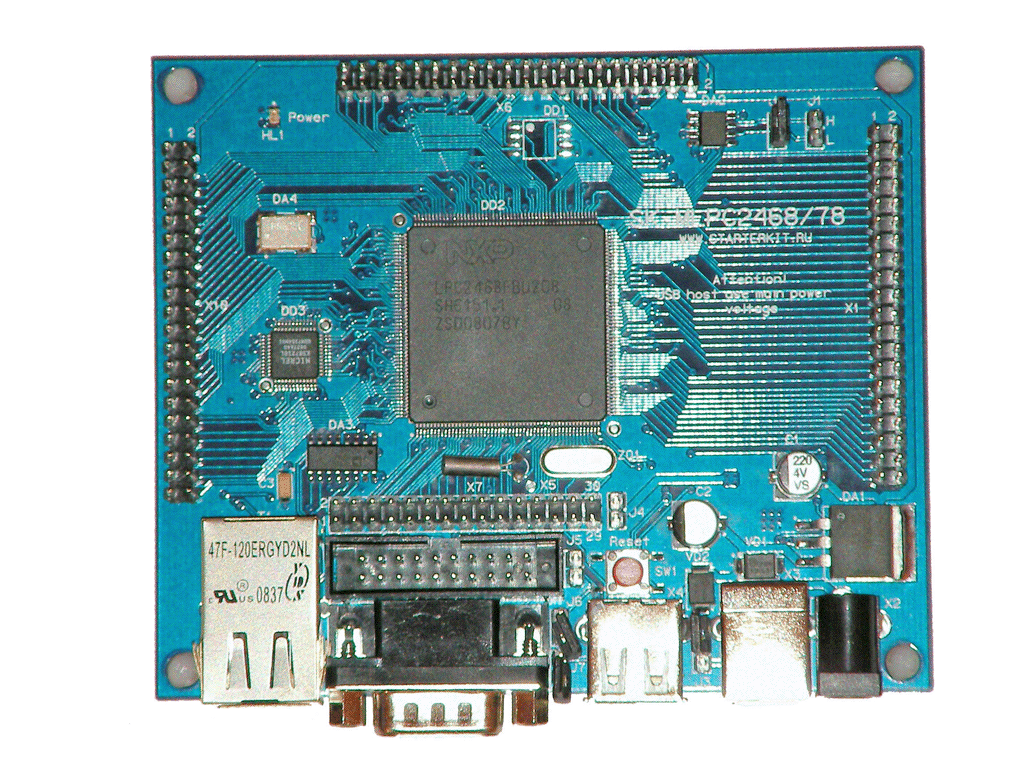

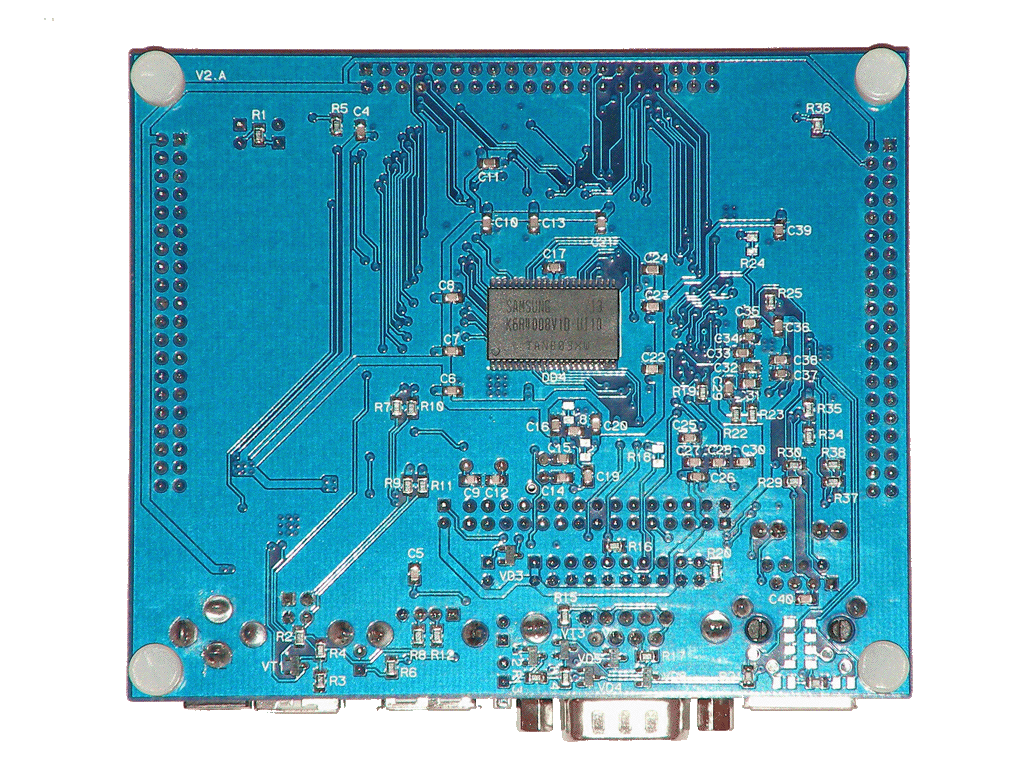

Основа платы - микроконтроллер фирмы NXP LPC2468, это представитель нового семейства ARM7 микроконтроллеров этой фирмы с широчайшим набором внутренней периферии: Ethernet, USB host/client/OTG, контроллер внешней памяти EMC (в том числе и SDRAM), CAN, RS232, SPI, I2C ...

   Архитектурные особенности:
• Частота работы ядра 72МГц.
• Контроллер внешней памяти поддерживает различные типы внешних запоминающих устройств (асинхронную SRAM, NOR Flash, SDRAM ...), с адресным пространством более 1 ГБайта.
• Внутренние шины и их мосты построены таким образом чтобы транзакции быстродействующей периферии (Ethernet, USB, LCD) в наименьшей степени влияли на производительность всей системы.
• Производительность выполнения кода из внутренней флэш-памяти соизмерима с производительностью выполнения кода из внутренней статической памяти (это возможность относится ко всем ARM7 микроконтроллерам NXP).
• Поддержка SD-карт в "нормальном" режиме (не только SPI), что обеспечит наибольшую производительность транзакций.

   Подключенная периферия
• 512кБайт быстродействующей SRAM.
• Ethernet 10/100M PHY - KS8721B, тип интерфейса - RMII.
• USB host (USB-A).
• USB client (USB-B) .
• CAN PHY.
• RS232 приемопередатчик.
• 137 линий PIO микроконтроллера.

   Система питания
   Плата содержит линейные LowDrop стабилизаторы, позволяющие запитывать ее от 5В, имеется возможность использовать питание от шины USB.

   Программирование/отладка
• Стандартный 20-ти выводной разъем для подключения JTAG программатора/отладчика LPC2468.
• Загрузка через COM порт.

Схема оценочной платы

   Демо и приложения
   NicheLite - ОС со встроенным TCP/IP стеком.
   EasyWeb - WEB сервер, ничего лишнего (15Кбайт).
   Тест SRAM.
   Тест CAN.

   Проект виртуального COM порта через USB.



   Габариты: 108х90мм


   Комплектация поставки
   В комплекте с платой поставляется кабель для подключения к последовательному порту РС, ссылка для скачивания на необходимые материалы.
