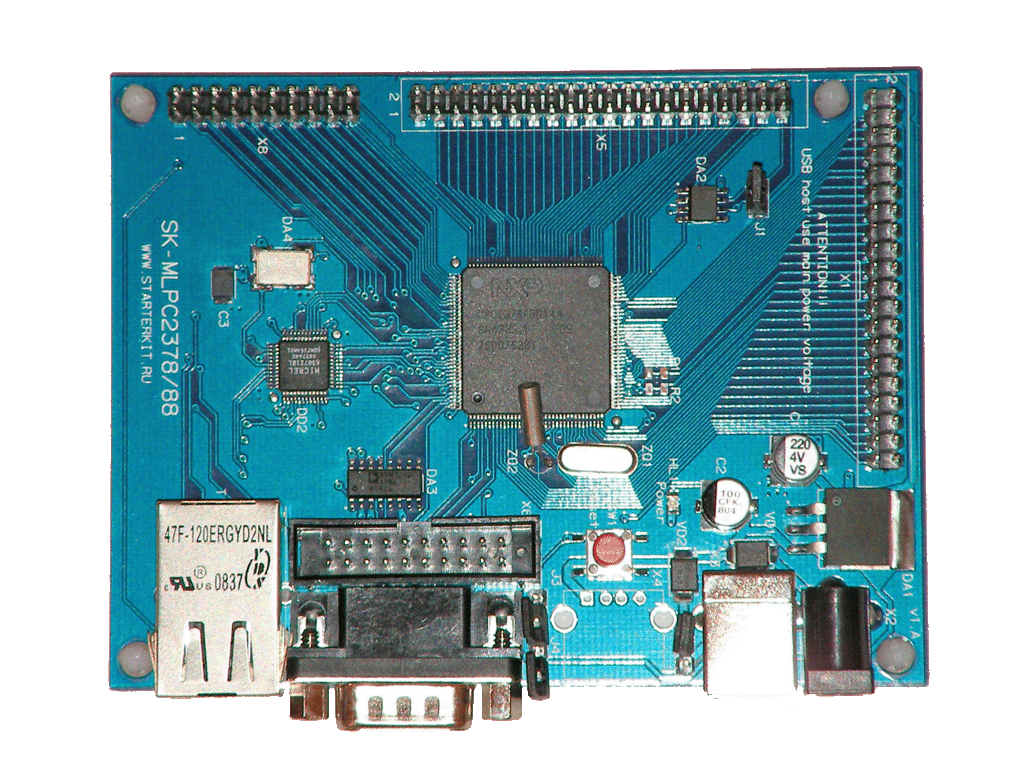

Основа платы - микроконтроллер фирмы NXP LPC2378, это новое семейство ARM7 микроконтроллеров этой фирмы с широчайшим набором внутренней периферии: Ethernet, USB, External bus, MCI (SD/MMC card), CAN, RS232, SPI, I2C ... Выбор этого контроллера не случаен, некоторые архитектурные особенности качественно выделяют его среди своих конкурентов:
• Частота работы ядра 72МГц
• Внутренние шины и их мосты построены таким образом чтобы транзакции быстродействующей периферии (Ethernet, USB) в наименьшей степени влияли на производительность всей системы.
• Производительность выполнения кода из внутренней флэш-памяти соизмерима с производительностью выполнения кода из внутренней статической памяти (это возможность относится ко всем ARM7 микроконтроллерам NXP).
• Поддержка DMA для SD/MMC-карт, что обеспечит наибольшую производительность транзакций.

   Подключенная периферия
• Ethernet 10/100M PHY, тип интерфейса - RMII.
• USB-client
• CAN PHY.
• RS232 приемопередатчик.
• 91 линий PIO микроконтроллера.
• Разъемы: питание, USB-client, RS232, Ethernet, имеют расположение совместимое с другими платами аналогичного класса.

   Система питания
   Плата содержит линейные LowDrop стабилизаторы, позволяющие запитывать ее от 5В, имеется возможность использовать питание от шины USB.

   Программирование/отладка
• Стандартный 20-ти выводной разъем для подключения JTAG программатора/отладчика LPC2378.
• Загрузка через последовательный порт.


Схема оценочной платы

   Демо и приложения
   NicheLite - ОС со встроенным TCP/IP стеком.
   EasyWeb - WEB сервер, ничего лишнего (15Кбайт)
   Тест CAN.
   Проект виртуального COM порта через USB.



   Габариты: 100х82мм


   Комплектация поставки
   В комплекте с платой поставляется кабель для подключения к последовательному порту РС, ссылка для скачивания на необходимые материалы.
