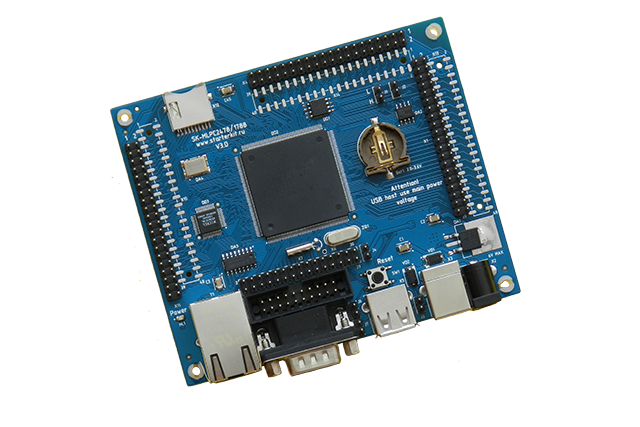

Основа платы - микроконтроллер фирмы NXP LPC4088, это семейство ARM Cortex M4 микроконтроллеров этой фирмы с широчайшим набором внутренней периферии: Ethernet, USB host/client/OTG, контроллер внешней памяти EMC (в том числе и SDRAM), LCD контроллер, CAN, RS232, SPI, I2C ...

   Важной особенностью является "pin-to-pin" совместимость с контроллерами предыдущих семейств - LPC2478 и LPC1788.
   Архитектурные особенности:
• Контроллер внешней памяти поддерживает различные типы внешних запоминающих устройств (асинхронную SRAM, NOR Flash, SDRAM ...), с адресным пространством более 1 ГБайта.
• Контроллер LCD дисплея, настраиваемый контроллер, позволяющий подключить практически любой тип матрицы.
• Внутренние шины и их мосты построены таким образом чтобы транзакции быстродействующей периферии (Ethernet, USB, LCD) в наименьшей степени влияли на производительность всей системы.
• Производительность выполнения кода из внутренней флэш-памяти соизмерима с производительностью выполнения кода из внутренней статической памяти (это возможность относится ко всем ARM7 микроконтроллерам NXP).
• Поддержка SD-карт в "нормальном" режиме (не только SPI), что обеспечит наибольшую производительность транзакций.
• Встроенная 4К EEPROM память

   Подключенная периферия
• 32 Mбайт SDRAM
• 4 Mбайт SPI DataFlash
• Ethernet 10/100M PHY - KS8721 (или KSZ8001)
• uSD держатель карты
• USB host (USB-A)
• USB client (USB-B)
• CAN PHY
• Держатель батареи 1220
• RS232 приемопередатчик
• 137 линий PIO микроконтроллера

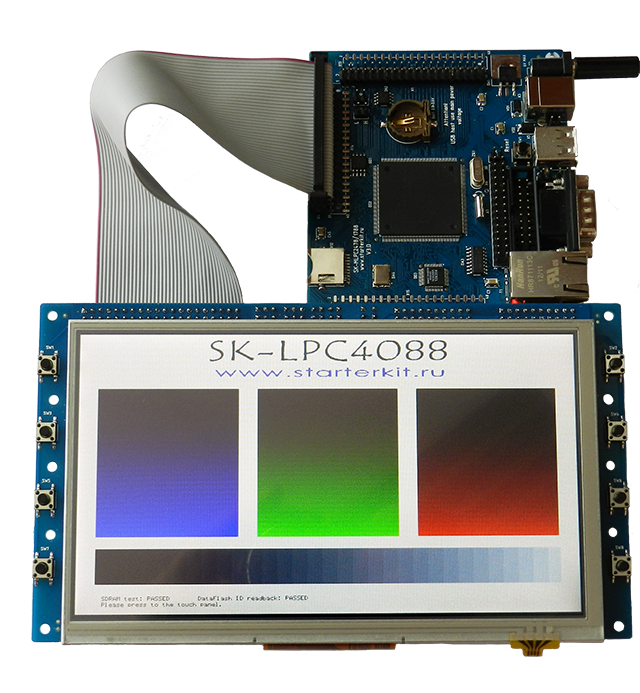

• Все линии LCD контроллера выведены на один разъем и предполагает прямое подключение платы расширения SK-MI0430FT-Plug, SK-ATM0700D4-Plug, SK-HDMI-Plug

   Система питания
   Плата содержит линейные LowDrop стабилизаторы, позволяющие запитывать ее от 5В, имеется возможность использовать питание от шины USB.

   Программирование/отладка
• Стандартный 20-ти выводной разъем для подключения JTAG программатора/отладчика LPC4088.
• Загрузка через COM порт.

	Схема отладочной платы V3.D (текущий вариант поставки)
	Инструкция пользователя
	Габаритный чертеж DXF

   Демо и приложения
   EasyWeb - WEB сервер

   USB Virtual COM prot

   USB MassStorage

   MCI FS - поддержка FAT ФС на uSD карте памяти

   USB HostLite - поддержка FAT ФС на USB карте памяти

   Тест SDRAM (интегрирован в EasyWeb)

   Демо для SK-MI0430FT-Plug, вывод на экран, чтение координат нажатия сенсорной панели (интергрирован в EasyWeb)

   Демо для SK-ATM0700D4-Plug, вывод на экран, чтение координат нажатия сенсорной панели (интергрирован в EasyWeb)
   Демо для SK-HDMI-Plug, вывод на экран (интергрирован в EasyWeb)


   Габариты: 108х90мм


   Комплектация поставки
   В комплекте с платой поставляется кабель для подключения к последовательному порту РС, ссылка для скачивания на необходимые материалы.
