22.11.2022 - SK-T113-LCD-MB

 SK-T113-LCD-MB • Посадочное место процессорного модуля SK-T113-NANO-LV
• 7" TFT LCD 800x480 с резистивным сенсорным экраном
• Ethernet 100/10M, USB-OTG, USB-Host
• 15 GPIO
• Аудио выход на наушники
• Оцифровка видео PAL/NTSC
• Возможность подключения SK-FT230/EV-FT230 для получения доступа к консоли
• -20 ... +70С

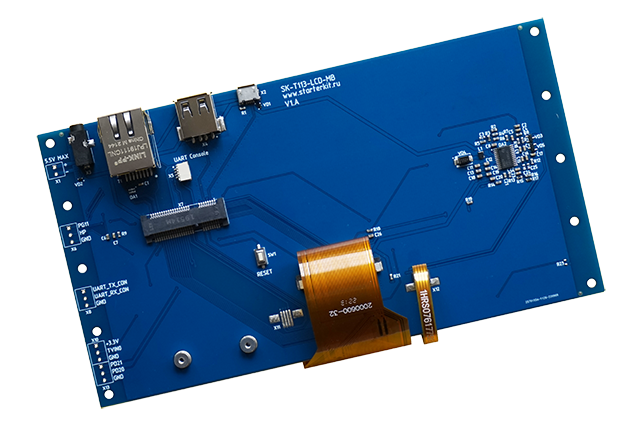

SK-T133-LCD-MB
 SK-T133-LCD-MB

   Материнская плата предназначена для совместного использования с процессорным модулем SK-T113-NANO-LV.

   Характеристики и компоненты:

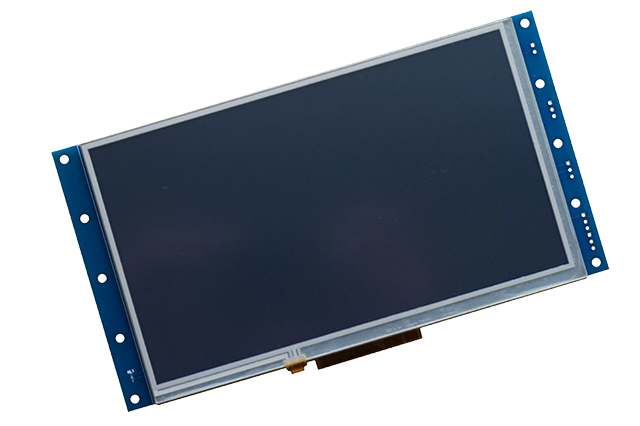

• 7" TFT LCD c резистивным сенсорным экраном (PH800480T013 - яркость 800 кд/м2)
• Опрос сенсорного экрана осуществляется встроенным АЦП процессора T113
• Ethernet 100/10M, USB host, USB OTG
• 15 GPIO (добалено начиная с V2)
• Аудио выход на наушники
• Оцифровка видео PAL/NTSC


   Питание
   5В, возможность использовать питание от шины USB.



Схема

 Схема платы

Габаритный чертеж

 Габаритный чертеж DXF
   Габариты: 185х100мм

   Температурный диапазон: -20 ... +70С

   Комплектация поставки
   SK-T113-LCD-MB.

Рекомендуемые аксессуары
SK-T113-NANO-LV EV-FT230
ES-T113-NANO EV-FT230
