 SK-MLPC2478

• Основа - NXP LPC2478 (ARM7, 512k Flash, 98k SRAM, EMC, SD-card, Ethernet RMII, USB-host, USB-client, LCD controller ...)
• 32 MБайт SDRAM
• 4 MБайт SPI DataFlash
• Ethernet 100/10M, SD/MMC, CAN PHY, RS232
• uSD держатель
• держатель бвтареи 1220
• 137 линий I/O

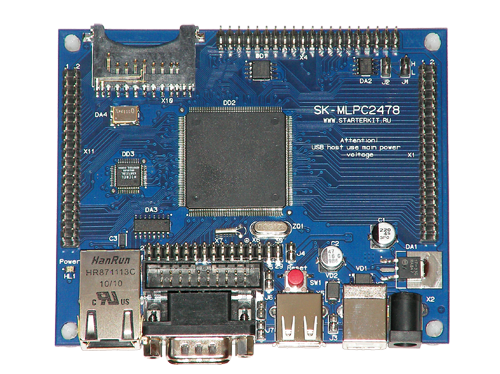

SK-MLPC2478, вид сверху

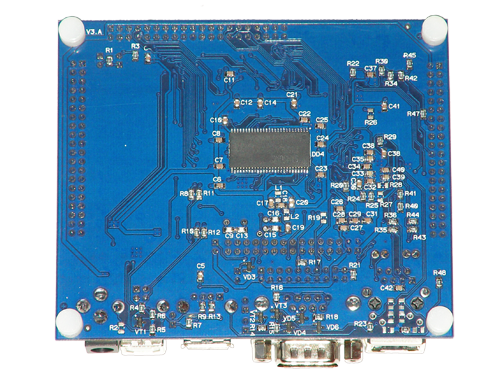

SK-MLPC2478, вид снизу


   Основа платы
- микроконтроллер фирмы NXP LPC2478, это семейство ARM7 микроконтроллеров этой фирмы с широчайшим набором внутренней периферии: Ethernet, USB host/client/OTG, контроллер внешней памяти EMC (в том числе и SDRAM), LCD контроллер, CAN, RS232, SPI, I2C ...
   Архитектурные особенности:
• Частота работы ядра 72МГц.
• Контроллер внешней памяти поддерживает различные типы внешних запоминающих устройств (асинхронную SRAM, NOR Flash, SDRAM ...), с адресным пространством более 1 ГБайта.
• Контроллер LCD дисплея, настраиваемый контроллер, позволяющий подключить практически любой тип матрицы.
• Внутренние шины и их мосты построены таким образом чтобы транзакции быстродействующей периферии (Ethernet, USB, LCD) в наименьшей степени влияли на производительность всей системы.
• Производительность выполнения кода из внутренней флэш-памяти соизмерима с производительностью выполнения кода из внутренней статической памяти (это возможность относится ко всем ARM7 микроконтроллерам NXP).
• Поддержка SD-карт в "нормальном" режиме (не только SPI), что обеспечит наибольшую производительность транзакций.

   Подключенная периферия
• 32 Mбайт SDRAM
• 4 Mбайт SPI DataFlash
• Ethernet 10/100M PHY - KS8721 (или KSZ8001)
• uSD держатель карты
• USB host (USB-A)
• USB client (USB-B)
• CAN PHY
• Держатель батареи 1220
• RS232 приемопередатчик
• 137 линий PIO микроконтроллера
• Все линии LCD контроллера выведены на один разъем и предполагает прямое подключение платы расширения SK-MI0430FT-Plug, SK-ATM0700D4-Plug, SK-HDMI-Plug
   Система питания
   Плата содержит линейные LowDrop стабилизаторы, позволяющие запитывать ее от 5В, имеется возможность использовать питание от шины USB.

   Программирование/отладка
• Стандартный 20-ти выводной разъем для подключения JTAG программатора/отладчика LPC2478.
• Загрузка через COM порт.

Схема отладочной платы V3.D
(текущий вариант поставки)
Схема отладочной платы V3.D
 Схема отладочной платы V3.B
 Схема отладочной платы V3.A

Схема предыдущей версии
Габаритный чертеж Габаритный чертеж DXF

   Демо и приложения
   NicheLite - ОС со встроенным TCP/IP стеком
   EasyWeb - WEB сервер, ничего лишнего (15Кбайт)
   Тест SDRAM (интегрирован в EasyWeb)
   Проект виртуального COM порта через USB
   Проект позволяющий оперировать с FAT файловой системой на SD/MMC карте
   Демо для SK-MI0430FT-Plug, вывод на экран, чтение координат нажатия сенсорной панели
   Демо для SK-ATM0700D4-Plug, вывод на экран, чтение координат нажатия сенсорной панели
   Демо для SK-HDMI-Plug, вывод на экран

   Габариты: 108х90мм

   Условия поставки, гарантия
   Продукция проходит обязательную проверку на предмет работоспособности всех узлов и успешного прохождения тестов, программное обеспечение распространяется по принципу "КАК ЕСТЬ", предоставляется 6 недель на детальное тестирование в течении которого продукт можно вернуть без объяснения причин.
   Гарантийный срок 6 недель.

   Комплектация поставки
   В комплекте с платой поставляется кабель для подключения к последовательному порту РС, ссылка для скачивания на необходимые материалы.
