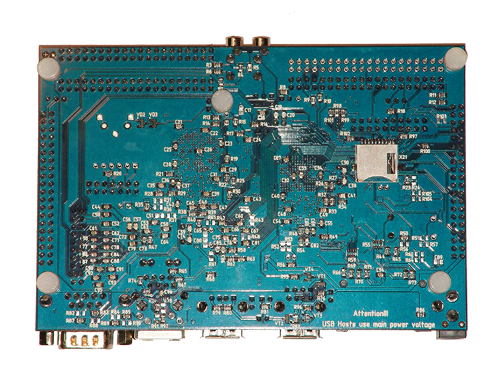

 30.12.2010 - SK-AT91SAM9G45-XC6SLX
Основа платы - микроконтроллер фирмы Atmel AT91SAM9G45, это новый контроллер является логическим продолжением AT91SAM9G семейства, включив в себя всю имеющуюся периферию предыдущих поколений, повышена частота ядра - 400МГц. В дополнение к процессору, на плате установлена Xilinx FPGA - Spartan-6 XC6SLX16. AT91SAM9G45 имеет две внешние шины, к одной подключена DDR2 память, вторая шина подключена к FPGA для осуществления быстродействующего взаимодействия между процессором и FPGA. Подключенная периферия ARM:
• 64MБайт (32Mx16) DDR2 • 256МБайт NAND flash • Ethernet 10/100M • AC97 ALC203 аудио CODEC
• uSD держатель на MCI0 порт (процессор поддерживает загрузку с этого порта), SD/MMC держатель на MCI1 порт • 2 x USB host (USB-A), питание одного из разъемов приведено через джампер, что позволяет использовать его как Device • RS232 приемопередатчик • 74 линии I/O, два разъема, один из которых подразумевает прямое подключение SK-MI0430FT-Plug (или аналогичной платы расширения) • Внешняя шина процессора EBI1 подключена к FPGA
• Расположение разъемов передней панели совпадает с расположением на платах SK-(M)AT91SAM9G45/M10
FPGA: • 64MБайт (32Mx16) DDR2 • 92 линии IO скомпонованы на 3 внешних разъема, один разъем целиком скомпонован линиями FPGA BANK2 и предусмотрена возможность подачи внешнего напряжения питания портов для этого банка (актуально для случаев подключения не 3,3В логики) • 47 линий для подключения EBI1 шины процессора (Данные 16р, Адрес 25р, WE, OE, CS0, CS1, WAIT ...) Система питания
Напряжение питания - 5В (1-2А) Программирование/отладка ARM: • Стандартный 20-ти выводной разъем для подключения JTAG программатора/отладчика • Загрузка через COM порт (SAM-BA) • Загрузка через USB-client (SAM-BA) FPGA: • 14-ти выводной разъем для подключения JTAG программатора - Xerxes • Загрузка конфигурации с ARM - реализовано в штатной поставке, т.е. дополнительных кабелей (или микросхем хранения конфигурации) для конфигурирования FPGA не требуется Возможность подключения плат расширения:
• SK-MI0430FT-Plug - 4.3" TFT + TP + контроллер TP (драйвера в составе BSP, утилиты калибровки/чтения TP) • SK-VideoADC-Plug - оцифровка видео (драйвер в составе BSP, утилита для оцифровки)
• SK-SIMCOM-Plug - возможность подключения GSM/3G/GPS модулей (драйвер в составе BSP)
Демо и приложения
Адаптированый загрузчик U-boot. Linux, ядро 2.6.36, включая драйвера: • Ethernet • NAND flash • LCD Frame Buffer • USB-host • SD/MMC card • AC97 Audio I/O • UART • RTC
• Image Sensor Interface
• TS controller
• многое другое Корневая файловая система построена на основе Buildroot:
• BusyBox
• WEB • FTP • Telnet
• TSLib - библиотека взаимодействия touchscreen • ALSA utils - утилиты обработки звука • Qt • многое другое Дополнительно:
ARM:
• Загрузчик конфигурации FPGA • Тест внешней шины для взаимодействия с FPGA FPGA: • Проект на основе синтезируемого процессора MicroBlaze, в котором он тестирует внешнюю DDR2 память и передает результаты ARM процессору. Габариты: 138х92мм Условия поставки, гарантия
Продукция проходит обязательную проверку на предмет работоспособности всех узлов и успешного прохождения тестов, программное обеспечение распространяется по принципу "КАК ЕСТЬ", предоставляется 6 недель на детальное тестирование в течении которого продукт можно вернуть без объяснения причин. Гарантийный срок 6 недель.
Комплектация поставки SK-AT91SAM9G45-XC6SLX (установлен Linux), кабель для подключения к COM порту, ссылка для скачивания на необходимые материалы.
