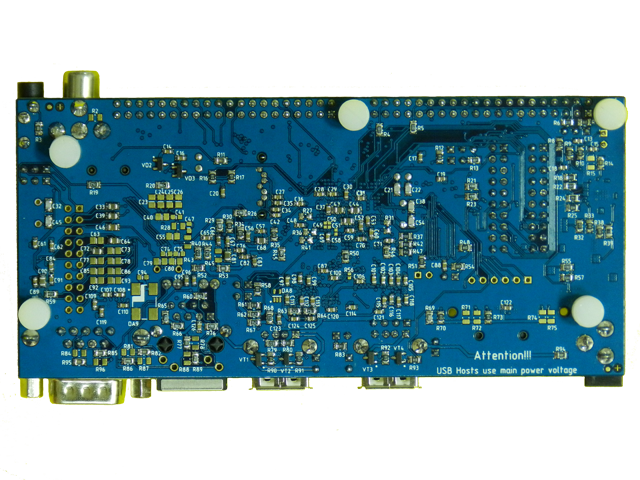

01.12.2011 - SK-iMX53

• FreeScale iMX536 (ARM Cortex-A8 1000MHz, FPU, VPU, 3D&2D graphics processors, DDR3, SATA, SD, Ethernet, LCD, 2 x LVDS, 2 x HS USB, RS232, I2C, SPI ...)
• 512M DDR3
• 256M SLC NAND flash
• SATA HDD connector
• Ethernet 100/10M
• Audio CODEC
• SPDIF out
• High Speed USB-host, High Speed USB-Host/OTG/Device
• SD card, RS232, CAN PHY
• 74 линии I/O

Основа платы - высокопроизводительный процессор фирмы FreeScale iMX536 (ARM Cortex-A8 до 1ГГц), имеет широчайший набор периферии и высокоскоростных интерфейсов (SATA, HS USB, Ethernet, LVDS ...), встроенные сопроцессоры 3D (с поддержкой OpenGL ES 1.1 и OpenGL ES 2.0) и 2D графики, модуль кодирования-декодирования видео (декодирование 1080p - Full HD, кодирование 720p), модуль арифметики с плавающей точкой ...

Подключенная периферия:
• 512MБайт (128Mx32) DDR3-800. Внимание!!! предыдущий вариант платы (V2) содержал 256МБайт DDR2-800
• 256МБайт SLC NAND flash (UBI файловая система с LZO компрессией, позволяет увеличивать объем в 1,5-2 раза)
• Ethernet 10/100M

• SATA HDD разъем
• 2 x USB host (USB-A), питание одного из разъемов приведено через джампер, что позволяет использовать его как Device
• I2S TLV320 аудио CODEC
• SPDIF выход
• RS232 приемопередатчик
• CAN
• 2 x LCD LVDS, возможность подключения SK-ATM0700D4-Plug или SK-TFT1024x768TP-Plug c двумя раздельными системными Framebuffer.
• 74 линии I/O, два разъема, один из которых подразумевает прямое подключение SK-HDMI-Plug (или аналогичной платы расширения), SK-VideoADC-Plug

Загрузка
• Штатная загрузка осуществляется с NAND flash
• Загрузка по USB

	Схема отладочной платы V3.B (текущий вариант поставки)
	Схема отладочной платы V2.B
	Схема отладочной платы V2.A
	Инструкция пользователя
	Габаритный чертеж DXF

   Демо и приложения
   Адаптированый загрузчик U-boot.
   Linux, ядро 2.6.35, включая драйвера:
      • Ethernet
      • NAND flash
      • LCD-LVDS Frame Buffer
      • SATA
      • USB-host
      • SD/MMC card

      • CSI (Camera sensor interface)
      • Audio CODEC
      • UART

• RTC

• CAN
• многое другое

Корневая файловая система построена на основе Buildroot:

      • BusyBox
      • WEB
      • FTP

      • Telnet
      • TSLib - библиотека взаимодействия touchscreen
      • ALSA utils - утилиты обработки звука
      • Qt
      • многое другое

   Windows Embedded Compact 7, включая драйвера:
      • GPU (OpenGL, Direct3D, OpenVG)
      • USB Client (USB serial)
      • USB Host
      • Ethernet
      • IPU
      • NAND
      • I2C
      • VPU

• SD/MMC

• SATA

• CAN

Приложения:

      • Console & Cmd
      • Aygshell
      • Gesture & Animation

      • .NET Compact Framework 3.5
      • RDP
      • Поддержка WiFi устройств
      • DirectDraw

Windows Embedded Compact 7 предоставляется в видеи исполняемых файлов для оценки и не может быть использован в коммерческих целях, по вопросам лицензирования необходимо обращаться к официальным представителям Microsoft.
Образ Windows Embedded Compact 7 разработала фирма AXONIM в целях саморекламы.

Краткое описание WinEC

Габариты: 138х64мм

Условия поставки, гарантия
Продукция проходит обязательную проверку на предмет работоспособности всех узлов и успешного прохождения тестов, программное обеспечение распространяется по принципу "КАК ЕСТЬ", предоставляется 6 недель на детальное тестирование в течении которого продукт можно вернуть без объяснения причин.

Гарантийный срок 6 недель.

Комментарий

Комплектация поставки
SK-iMX53 (установлен Linux), USB-A-USB-A кабель для загрузки по USB, кабель для подключения к COM порту, ссылка для скачивания на необходимые материалы.

Рекомендуемые аксессуары
SK-ATM0700D4-Plug	SK-HDMI-Plug

SK-1024x768TP-Plug	SK-1024x768-Plug

SK-VideoADC-Plug	SK-SIMCOM-Plug
