 SK-TFT1024x768-Plug

•  TFT - 1024x768, 8.0" (203мм) диагональ
•  LVDS сериализатор
•  8 кнопок
•  Возможность прямого подключения к платам:
   SK-iMX53, SK-iMX53-XC6SLX, SK-iMX53-MB, SK-AT91SAM9G45-XC6SLX,
   SK-AT91SAM9G45, SK-MAT91SAM9G45, SK-9G45-MB, SK-LPC4357 ...

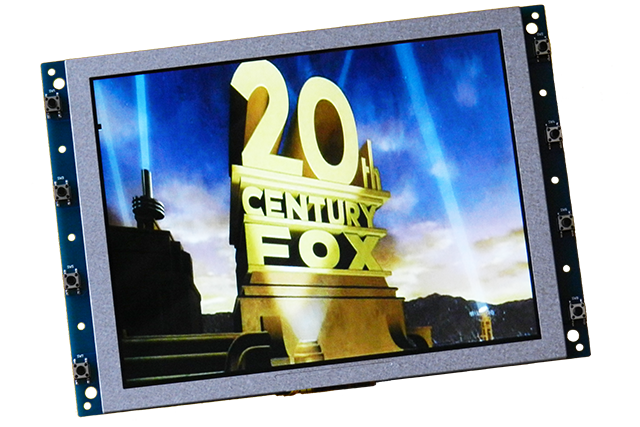

SK-TFT1024x768-Plug

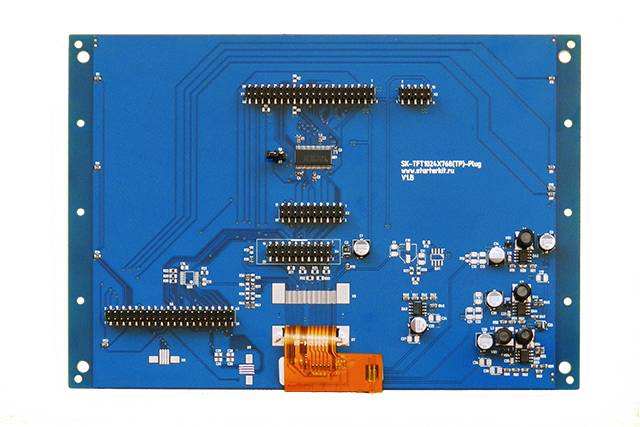

SK-TFT1024x768-Plug, вид сзади

    Этот модуль расширения содержит TFT панель 8,0" (203мм) в диагонали разрешением 1024х768 точек.
   Входной интерфейс панели - LVDS, для возможности подключения процессоров/контроллеров имеющих параллельный RGB интерфейс, на модуле предусмотрен LVDS сериализатор.


   • TFT - CRD080TN01 (или аналог)
   • LVDS сериализатор - SN75LVDS83 (или аналог)
   • 8 кнопок

   Демонстрационные проекты:
   • SK-iMX53, в BSP Linux добавлена поддержка драйвером FB
   • SK-iMX53-XC6SLX, в BSP Linux добавлена поддержка драйвером FB
   • SK-iMX53-OEM, в BSP Linux добавлена поддержка драйвером FB
   • SK-MAT91SAM9G45, в BSP Linux добавлена поддержка драйвером FB
   • SK-AT91SAM9G45, в BSP Linux добавлена поддержка драйвером FB
   • SK-AT91SAM9M10, в BSP Linux добавлена поддержка драйвером FB
   • SK-AT91SAM9G45-XC6SLX, в BSP Linux добавлена поддержка драйвером FB
   • SK-9G45-OEM, в BSP Linux добавлена поддержка драйвером FB
   • SK-LPC4357, графические примитивы


 Схема  Схема модуля

Габаритный чертеж

 Габаритный чертеж
   Габариты
   203х142мм

   Комплект поставки
   SK-TFT1024x768-Plug, кабель переходник (40 жил), кабель переходник (20 жил).
