30.11.2012 - EV-ATM5HD-Plug

• TFT - 800x480, 5.0" (127мм) диагональ, TS панель
• TS контроллер TSC2046
•  6 кнопок
• Возможность прямого подключения к платам:
   EV-AM1808 (Owlboard), EV-iMX287, EV-L138/AM1808-Lite, SK-AT91SAM9G45-XC6SLX,
   SK-AT91SAM9G45, SK-MAT91SAM9G45, SK-9G45-MB, SK-LPC4357 ...

SK-ATM5HD-Plug

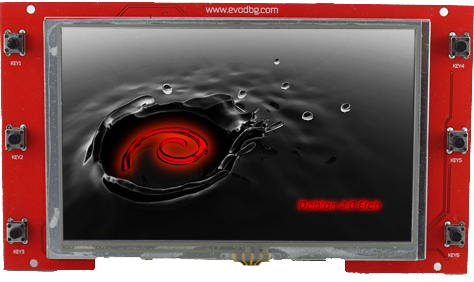

    Этот модуль расширения содержит TFT панель 5" (127мм) в диагонали разрешением 800х480 точек, так же содержит сенсорную панель и контроллер сенсорной панели с SPI интефейсом.

   • TS контроллер - TSC2046 (или аналог)
• Возможность конфигурации TS панели минуя TSC2046, например, для использования встроенного контроллера TS AT91SAM9G45/9M10
   • 6 кнопок

Демонстрационные проекты:

• SK-MAT91SAM9G45, в BSP Linux добавлена поддержка драйвером FB, настроен драйвер TS контроллера

• SK-AT91SAM9G45, в BSP Linux добавлена поддержка драйвером FB, настроен драйвер TS контроллера

• SK-AT91SAM9M10, в BSP Linux добавлена поддержка драйвером FB, настроен драйвер TS контроллера

• SK-AT91SAM9G45-XC6SLX, в BSP Linux добавлена поддержка драйвером FB, настроен драйвер TS контроллера

• SK-9G45-OEM, в BSP Linux добавлена поддержка драйвером FB, настроен драйвер TS контроллера

• SK-LPC4357, графические примитивы, чтение координат нажатия TS панели


	Схема модуля

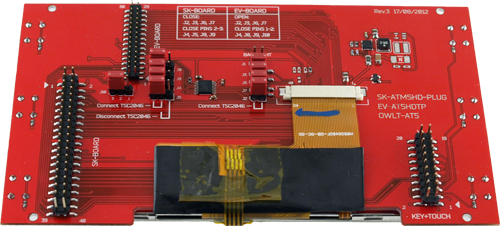

Перемычка	SK-BOARD	EV-BOARD
J3	Замкнуть	Разомкнуть
J6	Замкнуть	Разомкнуть
J7	Замкнуть	Разомкнуть
J2	Замкнуть	Разомкнуть
J4	Положение 2-3	Положение 1-2
J5	Положение 2-3	Полностью разомкнуть
J8	Положение 2-3	Положение 1-2
J9	Положение 2-3	Положение 1-2
J10	Полностью разомкнуть	Положение 1-2

   Габариты
   150х86мм

   Комплект поставки
   SK-ATM5HD-Plug, кабель переходник (40 жил).
