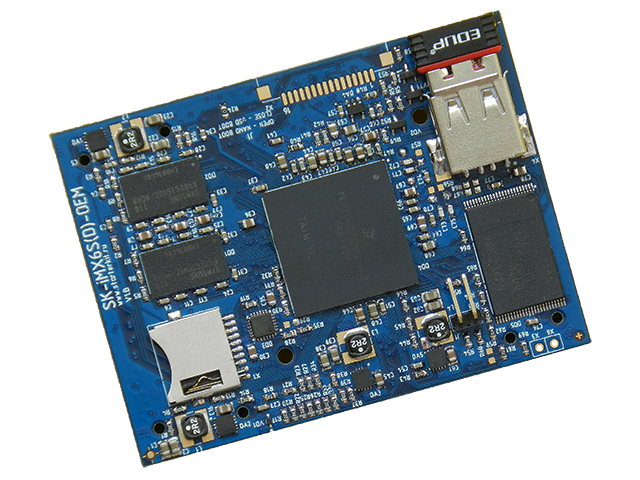

 17.10.2013 - SK-iMX6S-OEM-WiFi
Основа модуля - высокопроизводительный процессор фирмы FreeScale iMX6 Solo (ARM Cortex-A9 до 1000МГц), имеет широчайший набор периферии и высокоскоростных интерфейсов (HDMI, Mini PCIe, HS USB, Ethernet, ...), встроенный сопроцессоры 3D/2D графики, модуль арифметики с плавающей точкой ... Модуль предназначен для использования в качестве многофункционального процессорного устройства, включает в себя наиболее важные элементы системы.

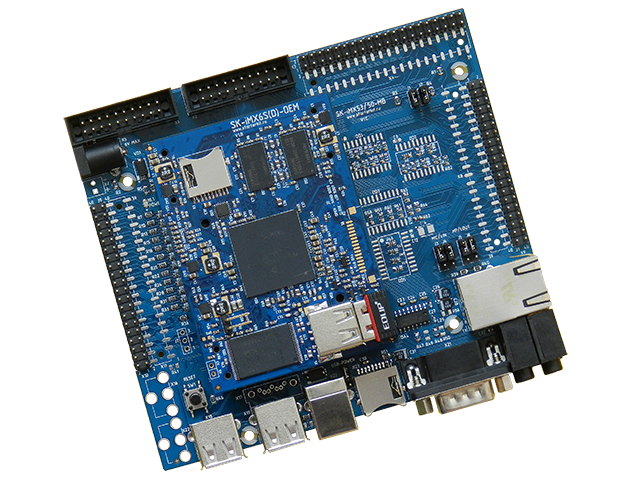

Конструктивное исполнеие модуля подразумевает использование материнской платы не требующей высокого класса точности, достаточно использовать 2-х слойную печатную плату, что реализовано в SK-iMX6-MB.
Обращаем внимание!!! Для облегчения проектирования печатной платы посадочного места процессорного модуля, в комплект поставки входят проектные файлы материнской платы SK-iMX6-MB.
Посадочное место модуля и расположение основых функциональных интерфейсов на разъемах расширения полностью совпадает с модулем SK-iMX53-OEM.
Подключенная периферия: • 512MБайт DDR3 - 800 • 1ГБайт NAND flash (UBI файловая система с LZO компрессией, позволяет увеличивать объем в 1,5-2 раза) • Ethernet 10/100M • Micro SD держатель

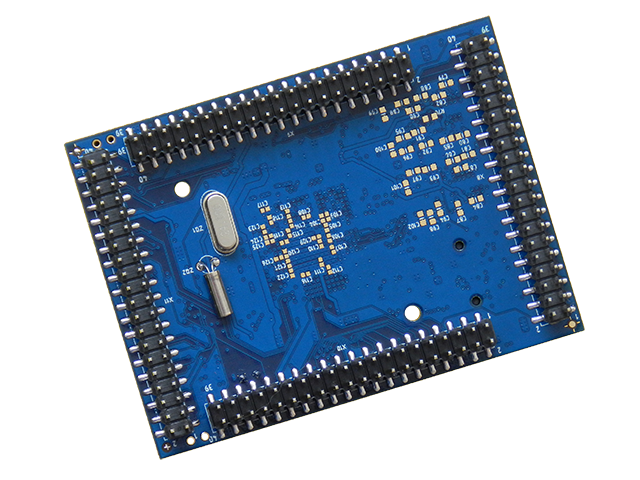

• WiFi модуль, управление питанием • HDMI • I/O (четыре разъема PLD-40 c шагом выводов 2,54мм): общее количество возможных GPIO - 115 2 USB Ethernet RX/TX
SD/MMC 24Bit LCD
2 x LVDS CSI
3 x UART 3 x SPI
2 x I2C 2 x PWM i2S Внешняя шина памяти 16 бит Загрузка
• Штатная загрузка осуществляется с NAND flash • Загрузка с micro SD карты памяти
Демо и приложения
Адаптированый загрузчик U-boot. Linux, ядро 3.0.35, включая драйвера: • Ethernet • NAND flash • LCD • HDMI • LVDS
• USB-host/gadget
• Mini PCIe
• SD/MMC card • Audio CODEC
• UART • RTC
• SPI
• I2C • многое другое Корневая файловая система построена на основе Buildroot:
• BusyBox
• WEB • FTP • Telnet
• TSLib - библиотека взаимодействия touchscreen • ALSA utils - утилиты обработки звука • Qt • многое другое Габариты: 77х57мм
Условия поставки, гарантия
Продукция проходит обязательную проверку на предмет работоспособности всех узлов и успешного прохождения тестов, программное обеспечение распространяется по принципу "КАК ЕСТЬ", предоставляется 6 недель на детальное тестирование в течении которого продукт можно вернуть без объяснения причин. Гарантийный срок 6 недель.
Температурный диапазон 0 ... +70С Комплектация поставки SK-iMX6S-OEM-WiFi (установлен Linux), ссылка для скачивания на необходимые материалы.
