| Цена: 5000 Руб. Прочитано: 16361 |  | |
 |
• Посадочное место процессорного модуля SK-iMX6S-SODIMM
• HDMI
• Ethernet 100/10M
• Mini PCI-e (SIM card holder)
• 3 x USB host, 1 x USB OTG
• Micro SD
• I2S Audio CODEC
• Держатель батареи RTC CR1220
• RS232, CAN PHY, 2 x LVDS, LCD, CSI, SPDIF ...
• I/O - возможность прямого подключения модулей расширения |
 |
|
| SK-iMX6S-SODIMM, совместное использование с SK-iMX6-MB-SODIMM |
|

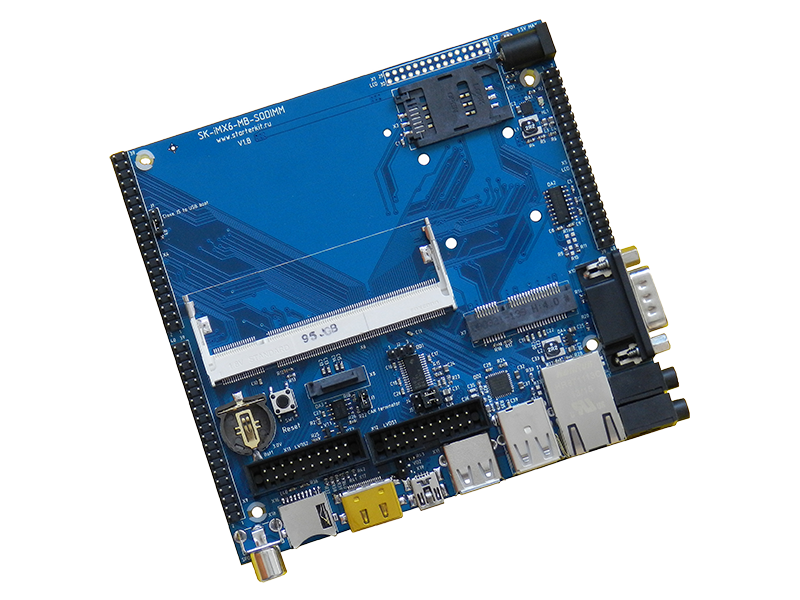

Плата предназначена для демонстрации возможностей процессорного модулей SK-iMX6S-SODIMM и SK-iMX6D-SODIMM.
Подключенная периферия:
• HDMI
• Ethernet 100/10M
• 3 x USB host, 1 x USB OTG
• SATA (доступен только с SK-iMX6D-SODIMM)
• Mini PCI-e с подключенным SIM card и USB
• Micro SD держатель
• Держатель батареи CR1220, используется модулем в качестве питания RTC части процессора
• I2S Audio CODEC, разъем на наушники и микрофонный вход
• I/O :
общее количество возможных GPIO - 115
подключение SK-MI0430FT-Plug
подключение SK-ATM0700D4-Plug
подключение SK-TFT1024x768TP-Plug
подключение SK-TFT1024x768-Plug
подключение EV-ATM5HD-Plug
подключение SK-SIMCOM-Plug
подключение SK-VideoADC-Plug
Мультиплексированная шина данных 16 бит
Питание
5В, возможность использовать питание от шины USB (питание от шины USB не рекомендуется)
 |
Схема платы |
|
|
Габариты: 124х117мм
Условия поставки, гарантия
Продукция проходит обязательную проверку на предмет работоспособности всех узлов и успешного прохождения тестов, программное обеспечение распространяется по принципу "КАК ЕСТЬ", предоставляется 6 недель на детальное тестирование в течении которого продукт можно вернуть без объяснения причин.
Гарантийный срок 6 недель.
Комплектация поставки
SK-iMX6-MB-SODIMM, ссылка на материалы совместного использования с процессорным модулем SK-iMX6S-SODIMM, проектные файлы печатной платы.
|
