| Цена: 990 Руб. Прочитано: 9497 |  | |
 |
• Посадочное место процессорного модуля SK-MVF6-NANO, SK-STM32F407-NANO
• Ethernet 100/10M
• USB host, USB OTG
• Micro SD
• Держатель батареи RTC CR1220
• RS232, CAN PHY, SPI, 3xUART, I2C, PWM, JTAG/SWD, ADC ...
• Проектые файлы PCB
• -40 ... +85C |
 |
|

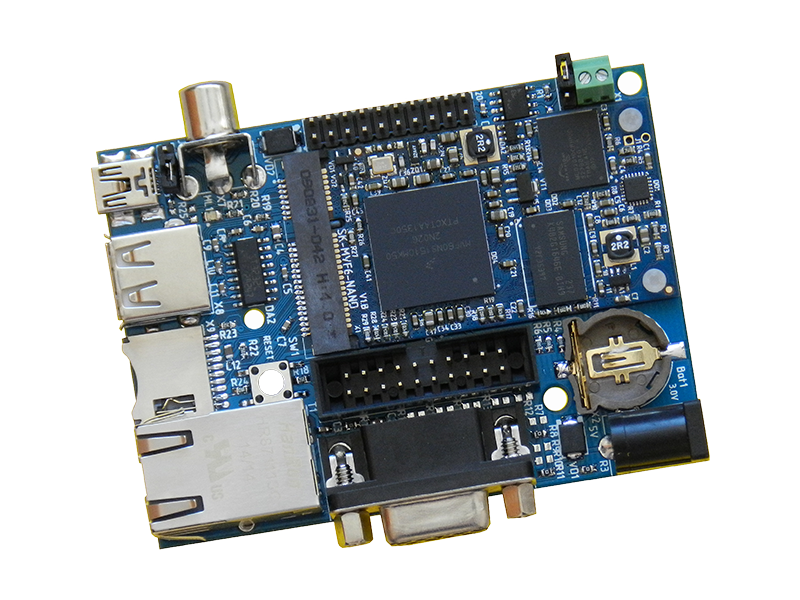

| SK-NANO-MB, совместное использование с SK-MVF6-NANO |
|

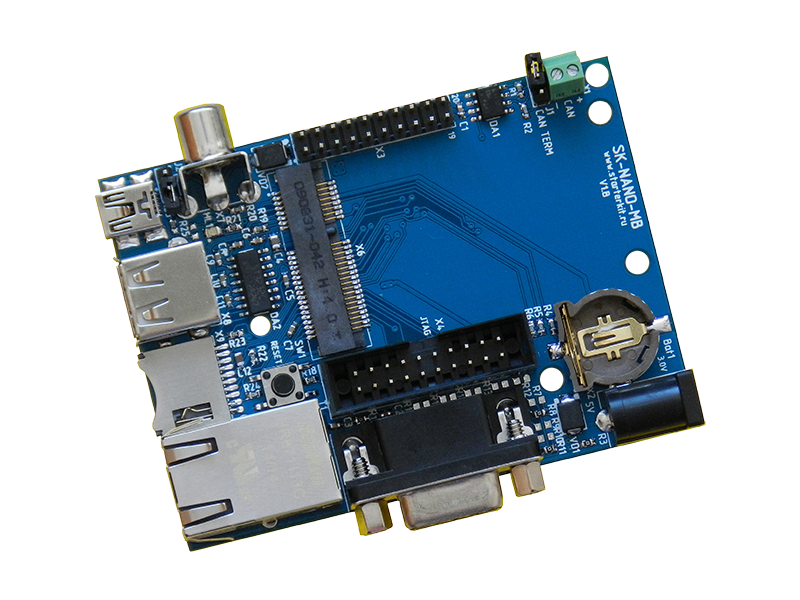

Плата предназначена для демонстрации возможностей процессорных модулей SK-MVF6-NANO, SK-STM32F407-NANO (в процессе подготовки к производству).
Подключенная периферия:
• Ethernet 100/10M
• USB host, USB OTG
• Micro SD держатель
• Держатель батареи CR1220, используется модулем в качестве питания RTC части процессора
• I/O :
общее количество возможных GPIO - 27
1 х SPI
4 x UART
2 x I2C
1 x CAN
JTAG/SWD
Питание
5В, возможность использовать питание от шины USB
 |
Схема платы |
 |
Габаритный чертеж DXF |
Габариты: 82х60x15мм
Условия поставки, гарантия
Продукция проходит обязательную проверку на предмет работоспособности всех узлов и успешного прохождения тестов, программное обеспечение распространяется по принципу "КАК ЕСТЬ", предоставляется 6 недель на детальное тестирование в течении которого продукт можно вернуть без объяснения причин.
Гарантийный срок 6 месяцев.
Комплектация поставки
SK-NANO-MB, ссылка на материалы совместного использования с процессорным модулем SK-MVF6-NANO, проектные файлы печатной платы.
| Рекомендуемые аксессуары |
| SK-MVF6-NANO |
USB WiFi CT1502 |
|
|
 |
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
