| Цена: 10000 Руб. Прочитано: 7020 |  | |
 |
• Посадочное место процессорного модуля EV-iMX6ULL-SODIMM
• 2 x Ethernet 100/10M
• Audio CODEC
• 2 x USB
• RS485, CAN, Micro SD, UART, SPI, I2C ...
|
 |
|

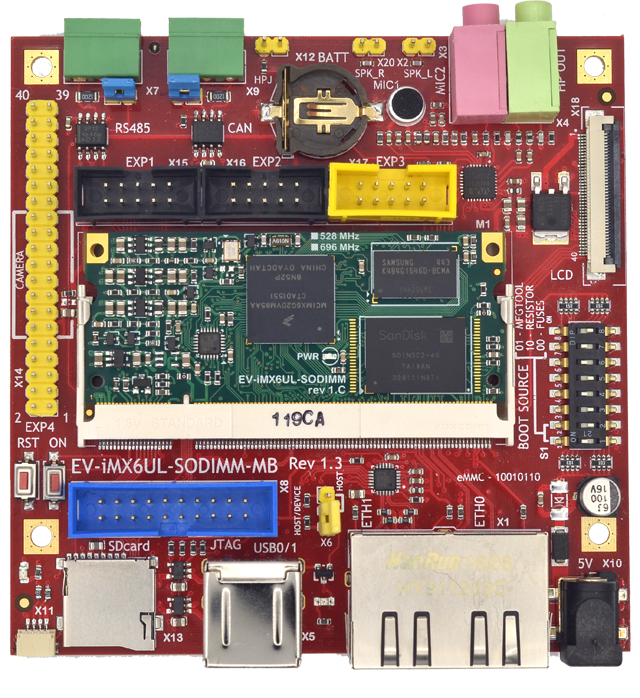

| Материнская плата EV-iMX6UL-SODIMM-MB, совместрое использование EV-iMX6UL-SODIMM |
|
Материнская плата EV-iMX6UL-SODIMM-MB предназначена для ознакомления с работой модуля EV-iMX6UL/ULL-SODIMM на базе процессора MCIMX6G2DVM (MCIMX6Y2DVM) семейства iMX6 UltraLite или iMX6 UltraLiteLite.
На плате предусмотрены следующие разъемы и компоненты:
- Разъем SODIMM 200 (DDR2) для установки модуля EV-iMX6UL/ULL-SODIMM;
- Сдвоенный разъем Ethernet 10/100 Mb (Eth0/Eth1);
- Сдвоенный разъем USB 2.0 HighSpeed;
- Держатель microSD карты;
- Разъем отладочного DUART интерфейса (UART 3.3V);
- Стандартный 20-контактный разъем JTAG;
- Аудиокодек WM8960 с разъемами Audio Out, Mic IN, Speaker Out;
- Наплатный аналоговый микрофон;
- FPC разъем для подключения TFT дисплеев с параллельной шиной (RGB24) и сигналами АЦП для тачскрин;
- Трансивер и разъем интерфейса CAN;
- Трансивер и разъем интерфейса RS485;
- Держатель литиевой батареи CR1225;
- DIP-Switch переключатель для выбора источника загрузки модуля;
- Кнопка общего сброса и кнопка On/Off;
- Микросхема PHY Ethernet для второго Ethernet интерфейса;
- Все свободные линии процессорного модуля выведены на штыревые разъемы расширения;
- Напряжение питания платы 5В;
- Габариты 100х100 мм;
Более подробную информацию можно найти здесь.
Условия поставки, гарантия
Продукция проходит обязательную проверку на предмет работоспособности всех узлов и успешного прохождения тестов, программное обеспечение распространяется по принципу "КАК ЕСТЬ", предоставляется 6 недель на детальное тестирование в течении которого продукт можно вернуть без объяснения причин.
Гарантийный срок 6 недель.
Комплектация поставки
| Рекомендуемые аксессуары |
| EV-iMX6ULL-SODIMM |
|
|
|
 |
|
|
|
|
