| Цена: 12000 Руб. Прочитано: 7928 |  | |
 |
• Посадочное место процессорного модуля SK-iMX8Mini-MOD
• 7" MIPI LCD 800x1280 с емкостным сенсорным экраном
• Mini PCIe
• Ethernet 100/10M
• USB hub на 4 порта
• 4 x USB Host, USB OTG, PCIe, MIPI-CSI, SPI, UART, I2C, PWM ...
• Возможность подключения SK-FT230/EV-FT230 для получения доступа к консоли
• I/O - два разъема по 40 контактов с шагом выводов 2мм
• -20 ... +70С |
 |
|

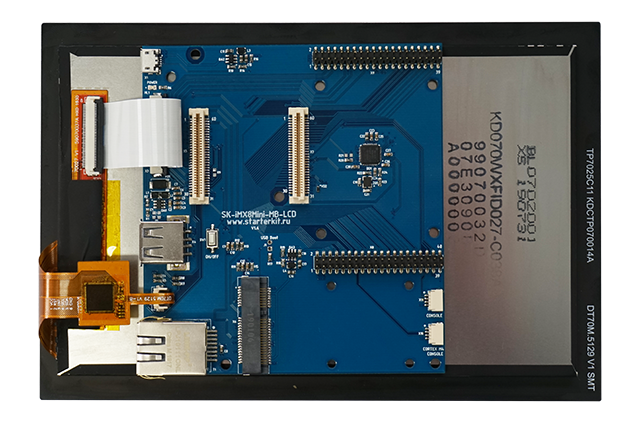

| SK-iMX8Mini-MB-LCD вид сзади |
|
 |
|

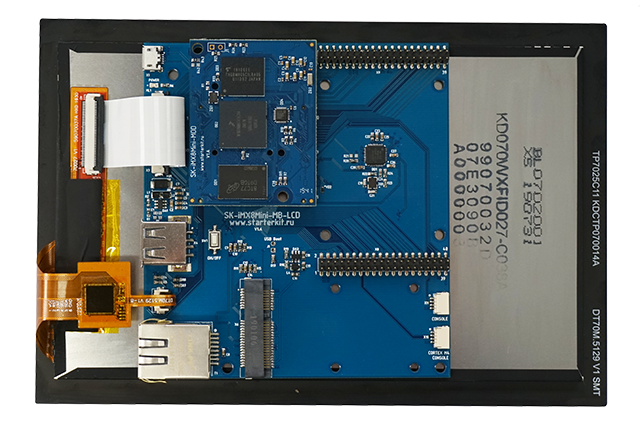

| SK-iMX8Mini-MB-LCD + SK-iMX8Mini-MOD |
|
Материнская плата предназначена для совместного использования с процессорным модулем SK-iMX8Mini-MOD. Характеристики и компоненты:• 7" MIPI LCD 800x1280 c емкостным сенсорным экраном ( KD070WXFID027-C038A - яркость 360 кд/м2) • Mini PCIe • Ethernet 100/10M, USB host, USB OTG • USB hub на 4 порта • I/O - в се свободные линии процессорного модуля выведены на штыревые разъемы расширения
Питание
5В, питание от шины USB.
|
|
Схема платы |
|
|
Габаритный чертеж DXF |
| |
|
Габариты: 177х120x20мм (габариты самой платы 93,5х102,5х16мм)
Температурный диапазон: -20 ... +70С
