Добрый день.

Помогите пожалуйста - не могу понять почему не читает инфу с еепрома, подключенного к SSP0. Всю инициализацию беру из CMSIS. Далее пишу:

SSP_SendData(LPC_SSP0,0x90);
SSP_SendData(LPC_SSP0,0x00);
SSP_SendData(LPC_SSP0,0x00);
SSP_SendData(LPC_SSP0,0x00);

for (i=0;i<30000;i++);

_DBH16_(SSP_ReceiveData(_USING_SSP));
_DBH16_(SSP_ReceiveData(_USING_SSP));

Но всегда выводит 0x00ff 0x00ff

Померил тестером ногу clk - есть колебания с частотой почти мегагерц.

Может у ког оесть пример работы с еепромами через SSP

хм.. аскетично..
1. ссылку на схему платы
2. название "еепром"-а
3. к каким контактам какого разъема платы подключен
это по физике..

раз у вас чудо-тестер показывает "почти мегагерц", так посмотрите жизнедеятельность на остальных ногах "еепром-а", в особенности CS
далее проверьте с каким фронтом работает "еепром" и что выдает SSP контроллера

Цитата

for (i=0;i<30000;i++);

вот это настораживает - у "еепром" д.б. пин или регистр статуса готовности. кстати, компилятор может запросто выкинуть пустой цикл при оптимизации..

Схема платы отладочной? Так это SK-MLPC1788 в этом магазине.
Еепромы разные и Mxic 2mb и Winbound 256Kb серия w25p20

Разъем X4 по даташиту на эту отладочную плату контакты 40, 39 и 38 это и есть контакты SSP0 - P0.15,16,17,18

CS у еепрома я напрямую закоротил на землю.

Вот с каким фронтом работает SSP я даж и не знаю. Те, которые у меня есть вроде должны работать с разными фронтами.

Я с этими еепромами работал с другим процом 8051, правда софтварным SPI.

По поводу цикла - это уже так, просто уже все что можно перебробывал.. результат один..

На ноге MOSI у проца 1788 по моему 120 килогерц выдает...

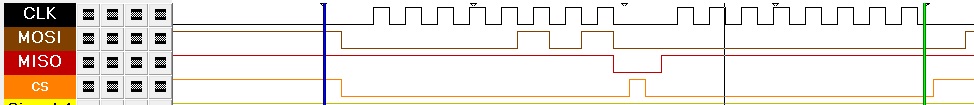

Посмотрел что твориться на ногах при помощи USB AX (логический анализатор) и выяснил, что передача происходит прекрасно - 8 тактов на ноге CLK и цифра 0x05 на ноге MOSI а вот приема как такого нету - нога CLK просто напросто молчит и не выдает импульсы, следовательно и еепром ничего не будет выдавать..
Не понятно что за фигня((

На диаграмме AX видно, что после передачи все ноги молчат - CLK не инициирует прием...

по диаграмме чтения w25p20, для считывания id должно пройти 32 импульса на clk
и лучше начинать с чтения готовности - байт туда и байт оттуда..
проверяйте правильность инита узла SPI в АРМе и рулеж CS хоть он и не используется в вашем случае..

Ничего не получается...
Инициализацию я взял из примера CMSIS. Передавать то передает, но затем глохнет. И чтение LPC_SSP0->DR не производит никаких действий над ногами SSP0
Я не включал никаких прерываний.. может проблема в этом...
Перед передачей проверяю статус самого порта SSP0 вроде все нормально...
Я уже не ID читаю а просто регистр состояния еепрома командой 0x05

хм.. но ведь и при передаче должен CS дергаться.. смотрите настройки - может чего упустили в конфигурации SPI порта..

Цитата

Я уже не ID читаю а просто регистр состояния еепрома командой 0x05

угу, я это вижу..

Такс, с передачей разобрался.. Чтобы устройство слейв что то выдало, нужно не просто читать регистр LPC_SSP0 а нужно передать пустышку 0xFF для создания клоков и низкого уровня на CS а затем уже читать... Идиотизм блин..

Но все равно молчит мой епромчик(((

Цитата

Такс, с передачей разобрался.. Чтобы устройство слейв что то выдало, нужно не просто читать регистр LPC_SSP0 а нужно передать пустышку 0xFF для создания клоков и низкого уровня на CS а затем уже читать... Идиотизм блин..

не-а, это логика работы любого SPI, я не стал акцентировать, думая что и так известно..
чтобы слейв пошевелился - его надо затактировать, а чтобы заработала тактовая - надо что-нить положить в буфер своего передатчика

Цитата

Но все равно молчит мой епромчик(((

я не зря спросил - как подключен "еепром".. может у вас "холд" висит "не там".. ну не телепат я :)

ну в итоге все заработало и прочитал весь еепром :)
Логику SPI я знаю, но с АРМ в первый раз встретился :)
Понадеялся, что контроллер в этом проце умный и при запросе данных с регистра, клок он сам включает....
Заработало все после того, как саморучно сделал управление пином CS, до этого ну никак не хотел работать...
Спасибо за советы :)
