Требуется подключить ATM0700D4 к плате iMX53-XC6SLX. Проблема банальная, так как я новичек в этом деле, то не могу даже подключить. В комплекте поставки написано, что должен идти 40 жильный кабель, но когда я написал про отсутствующий кабель, мне ответили, что его не должно быть, а этот плаг подключается к этой плате только через 20-ти жильный шлейф (по LVDS каналам). Помогите подключить ...

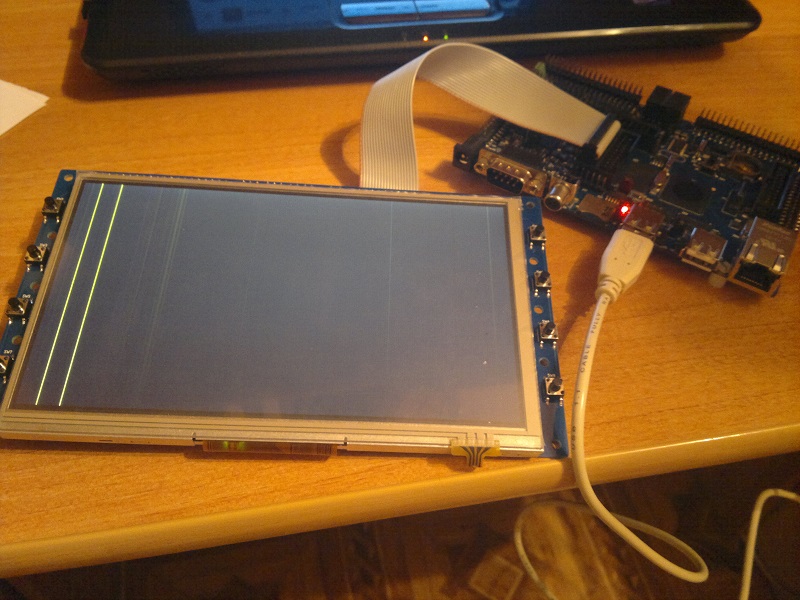

Судя по тому что на экране ничего нет кроме полос - IPU не проинициализирован, у вас кроме убута что-нибуть загружено ? когда загружается Linux (пингвинчик должен появиться на экране) полосы остаются ?
Вы осознаете, что делаете ...
Подключились к USB хосту (если подключились к компьютеру, возможно хост уже поджарили), кабелем, которым и 0,5А нагрузки подключать страшно, нагрузку в 1,5А ...
Для начала потрудитесь вдумчиво мануал прочесть и обзавестись нормальным СТАБИЛИЗИРОВАННЫМ блоком питания (я скоро себе лоб расшибу это повторять) 5В - 2А (центральная жила - питание, в противном случае сожгете плату).
есть подозрение (вполне обоснованное), что выхлоп видео настроен на бОльшее разрешение, отсюда банально срывает развертку..
если ТС выложит строку параметро для загрузки ядра или вывод fbset, то можно будет делать выводы..
Прошу прощения, что раньше не смог ответить. Я сделал некоторые первые шаги, мониторя вывод в терминальную программу меня смутило следующее: почему когда я без подключенного дисплея вижу нормальный вывод о ходе загрузки и могу залогиниться, а в противном случае при подключенном плаге ничего не происходит (самое интересное, что лампочка с подписью "Done" не загорается), в программе ничего не отобраэается, в чем проблема? Может какой-нибудь джампер нужно открыть/закрыть?
