Магазин » Модули расширения прочие
SK-VideoADC-Plug
Цена: 1300 Руб. Прочитано: 30690 Распечатать
Модули расширения прочие
 SK-VideoADC-Plug • Analog Devices ADV7180
• 10Бит, 6 входных каналов

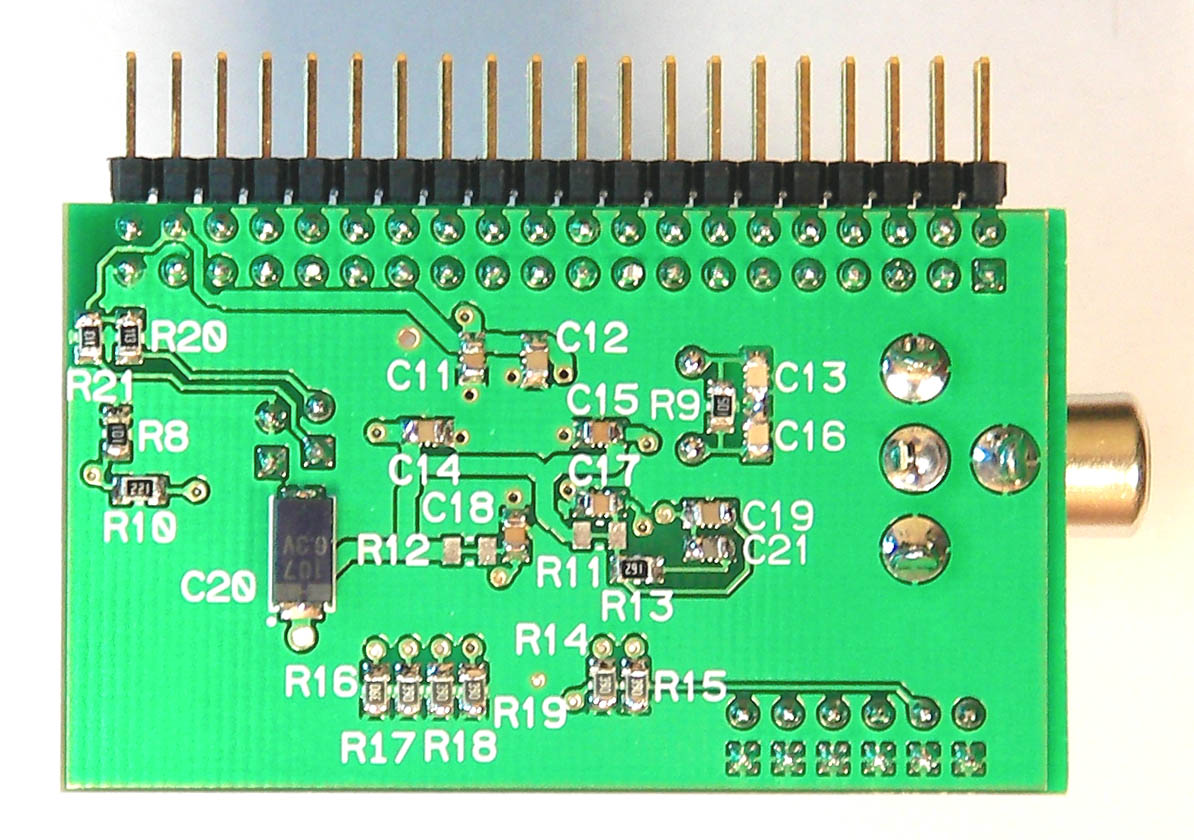

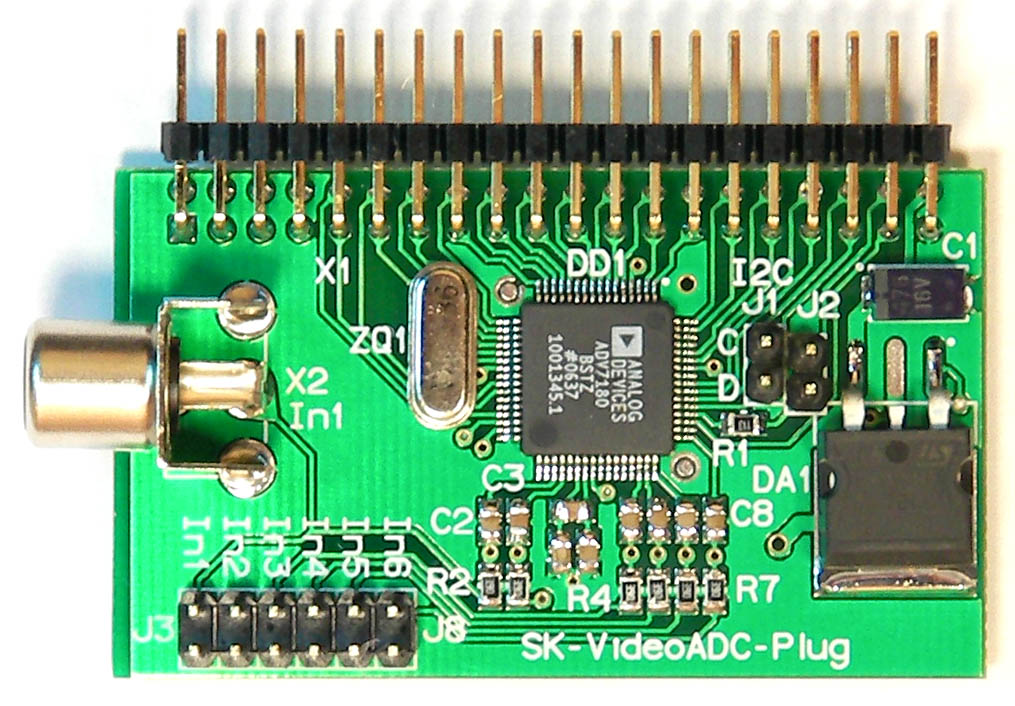

 SK-VideoADC-Plug, вид сверху  SK-VideoADC-Plug, вид снизу


   В основном, плата предназначена для совместного использования с оценочными платами: SK-AT91SAM9260, SK-AT91SAM9XE512,  SK-AT91SAM9XE512-S3E, SK-LPC2478-S3E, SK-AT91SAM9G45 ...
   Позволяет дополнить вышеуказанные платы функцией оцифровки видеоизображения. В основе лежит современный малопотребляющий чип Analog Devices ADV7180 (10Бит, NTSC/PAL/SECAM ...), 6 входных каналов, широкие возможности настройки по шине I2C.
   Естественно, на этом ее функции не ограничиваются и она так же может быть использована в составе любого другого устройства.

Схема

 Схема V2.B
 Схема Схема V2.A

Наличие: Снято с произв.
Оформить заказ Оформить заказ
