Долгое время считал лишним гнаться за микроминиатюризацией, но что больше отпугивало это сам разъем.
В свете последних "открытий" было решено не клепать модули различных формфакторов, а выбрать некоторый формфактор определиться с системой условий при расширении и уменьшении ...
За основу решено было взять SO-DIMM разъем, длинна модулей не планируется быть фиксированной, возможен некий минимальный размер модуля но со временем возможно появится гораздо более мощный модуль с большей длинной (в пределах разумного), т.е. использовавшему модуль достаточно предусмотреть свободное пространство в определенном направлении для дальнейшего апгрейда системы, а так же предусмотреть штыревые разъемы для дополнительного подвода питания.
Набор интерфейсов заложен с запасом и в ближайшее время не планируется модуль с выводом всех предусмотренных интерфейсов:
Mini PCIe
Ethernet 1G или 2 х 100М
HDMI
SATA
LVDS
USB: 1xOTG, 4xHOST
2xSD/MMC
Группы дискретных сигналов:
24B RGB - LCD
8Бит интерфейс для сенсоров видеокамеры
Мультиплексированная шина внешней памяти (хотя, для подключения именно памяти она не актуальна, основной мотив - взаимосвязь с FPGA)
Аудио интерфейс
2хI2C
2хSPI
4хUART
2хCAN
2хPWM
Выделена группа сигналов "RESERVED" для подключения специфичной периферии (например: аудио-видеовход, тачскрин ...)
Если такой подход приживется, все последующие модули начнем выпускать исключительно в таком формфакторе.
В ближайшее время займусь созданием модуля iMX6S в SO-DIMM.

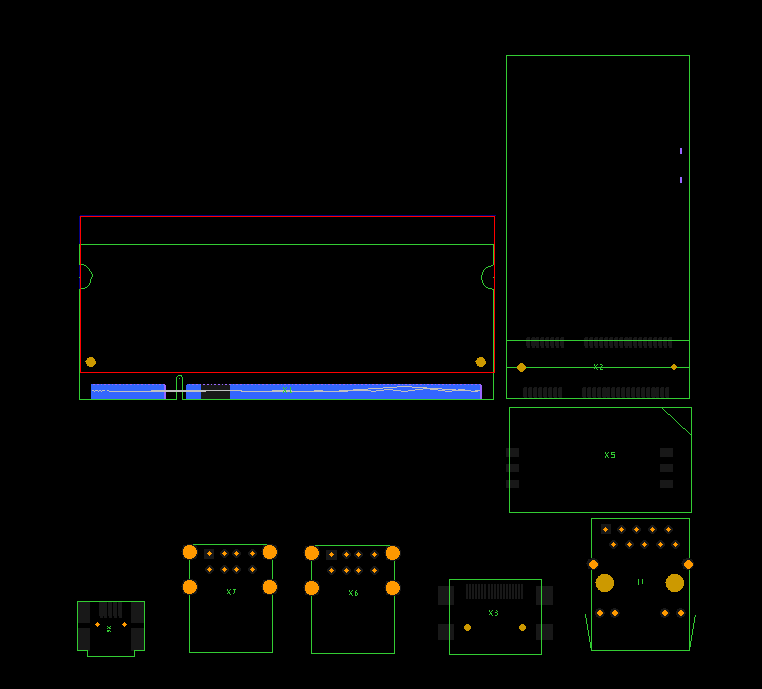

С текущим расположением высокоскоростных интерфейсов, приведен пример расположения разъемов, при котором все интерфейсы пройдут в одном сигнальном слое:
идея не новая, но жизнеспособная..
главное, чтобы sodimm200(?) не сняли с производства и ценник был вменяемый..
сделать маленькую многослойку сложно, но можно.. имхо,5 класс и хорошо если без слепых..
ну и робота придется тщательно дрессировать и печку поднастроить, чтоб 0201 не уплыли..
еще без PMIC врядли обойдешься..
могу ошибиться, но вроде можно до 0.5А через контакт Sodimm, по крайней мере SMARC такое обещает..
Это не идея, а констатация смены форм-фактора следующих поколений модулей.
Только я боюсь, ты не совсем понял замысел, мы не собираемся делать модули именно в размер SO-DIMM модуля памяти, как впрочем и все производители подобных модулей.
какие 0201 ... у меня 0603 ...
Уже обошелся.
1) нужно иметь хороши запас т.к. со временем контакт будет окисляться, что крайне больно будет сказываться на силовых контактах
2) я ведь говорил про потенциальную возможность, например, старший из Davinchi 12Ватт кушает ...
Скажем, выпустит FS iMX8 с 8 ядрами и потреблением 20Ватт (система охлаждения отдельная история), а интерфейсный набор все равно существенно не изменится (он только дополнится), вот чтобы для этого случая не плодить модификации распиновок, проще подавать питание отдельно.
Я такого не утверждал!
Питание "обычных" процессорных модулей - до ~10Ватт, через общий разъем, свыше уже через отдельный разъем.
У буржуев есть инженерное правило в котором нужно 30% контактов в разъемах отводить для питания, видимо эти ребята буквально к нему отнеслись.
Модули торадекс имеют по 7 контактов земли и 3,3В ...
ну в принципе да, почти убедил - можно уложить и утоптать.. если россыпь держит, то для фиксированного решения вполне применимо.. но в формфактор sodimm врядли, более вероятно в расширенный вариант, типа как у израильтян:
зы: сильно надеюсь, что ты не воспринимаешь это как критику или нападки.. я высказал исключительно свои мысли..
просто в свое время меня подписывали на проектирование в фф содимм..
Павел это и имеет в виду. В высоту\длинну ограничений то особых нет.
---
гыгы какая знакомая картинка ))) гдето я этот модуль уже видел... а у себя на столе видимо :D
и сказать по нему могу следующее
1) PMIC
2) DDR3 две ИМС друг под другом... Скорей всего референсная разводка от Freescale
с шириной дорог ~0,75 мм.. А это шестой класс точности, что не есть гуд.
3) кондеры в корпусе 0201
4) есть варианты с индастриал, но только крупные партии к сожелению либо мелкие но с лютыми сроками в несколько месяцев...
