Здравствуйте, уважаемые эксперты!
И вновь у меня затык.

В наличии:
SK-iMX6S-OEM-Ind
SK-iMX6S/53/50-MB
buildroot-2017.08 на базе ядра 4.1.15-2.1.0 для i.mx6 от sasamy (тык).
Дебиан 9.3, модифицированный sasamy (тык).
4-парный LVDS 1024x768 дисплей, подключенный к:
X1.1 GND0, GND1, GND2, GND3
X1.2 PWM (яркость)
X1.3 D0-
X1.4 D0+
X1.5 D1-
X1.6 D1+
X1.7 D2-
X1.8 D2+
X1.9 CLK-
X1.10 CLK+
X1.11 D3-
X1.12 D3+

Что хочу:
Работающий дисплей.

Что сделал:
1. Сконфигурировал buildroot под imx6sk_min_defconfig.

2. С помощью make menuconfig изменил конфиг на:

Код

BR2_PACKAGE_SK_IMX6S_OEM=y
BR2_TARGET_UBOOT_BOARDNAME="oem_solo"
BR2_PACKAGE_FB0_LBD_LDB_XGA=y
BR2_TARGET_UBOOT_FB0="video=mxcfb0:dev=ldb,if=RGB24"
BR2_PACKAGE_FB1_HDMI_HD=y
BR2_TARGET_UBOOT_FB1="video=mxcfb1:dev=hdmi,1280x720M@60,if=RGB24"
BR2_TARGET_KERNEL_LVDS="imx6qdl-lvds-1024x768-1024x768.dtsi"

3. Выполнил make.

4. Изменил файл /output/build/linux-custom/arch/arm/boot/dts/imx6qdl-lvds-1024x768-1024x768.dtsi :

Код

lvds-channel@0 {
fsl,data-mapping = "spwg";
fsl,data-width = <24>;
primary;
status = "okay";

display-timings {
native-mode = <&timing0>;
timing0: hsd100pxn1 {
clock-frequency = <65000000>;
hactive = <1024>;
vactive = <768>;
hback-porch = <320>;
hfront-porch = <80>;
vback-porch = <40>;
vfront-porch = <10>;
hsync-len = <80>;
vsync-len = <10>;
};
};
};

5. Выполнил kernel_rebuild.sh и uboot_rebuild.sh
6. Прокопировал (заменил) *.dtb и u-boot.imx из /buildroot-2017.08-sk/output/images/ в /imx6sk-debian/output/images/

Что получил:

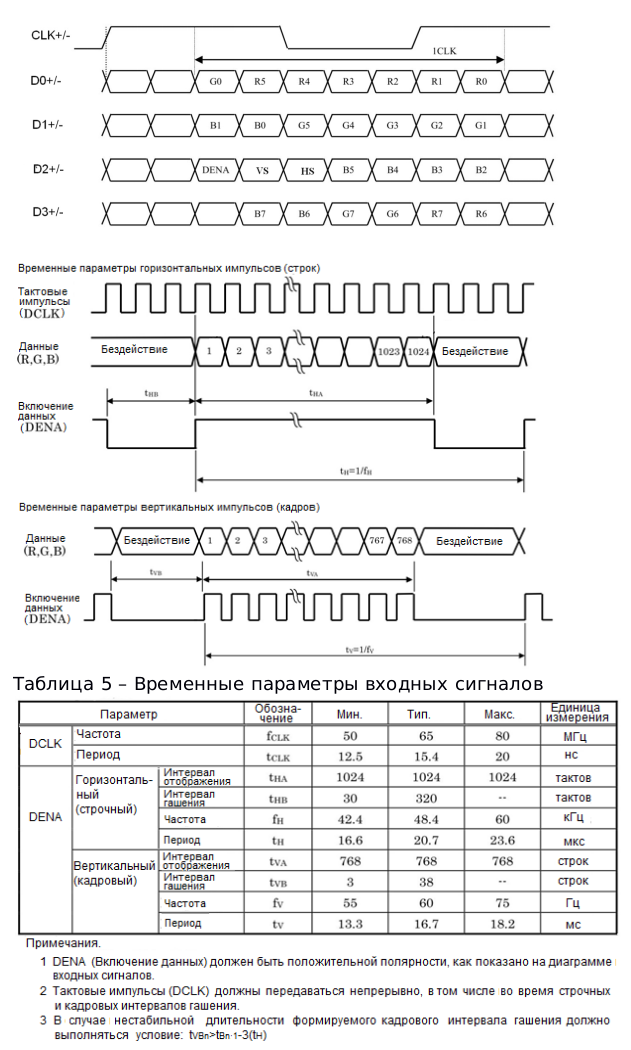

Что есть про дисплей:


То ли тайминги я насчитал неправильные, то ли помехи какие лезут...
Пожалуйста, подскажите, убогому, куда копать.

Для примера есть аналогичный плаг

http://www.starterkit.ru/html/index.php?name=shop&op=view&id=80

схема там есть, если физически подключили все правильно - должно заработать без всяких правок в DT, выбрать в меню этот плаг и uboot_rebuild.sh. Единственное - попробуйте сделать оба fb LDB_XGA, без HDMI

Цитата

выбрать в меню этот плаг

Не могу понять, где его надо выбрать...

Цитата

Не могу понять, где его надо выбрать...

У вас несколько человек под одним ником постит ?

Цитата

2. С помощью make menuconfig изменил конфиг на:

смысл в том что ваш дисплей и местный аналогичны по характеристикам - зачем вы что-то в DT исправляли ? Попробуйте там выбрать оба FB

fb0 mode (ldb,LDB-XGA) --->
fb1 mode (ldb,LDB-XGA) --->

Цитата

У вас несколько человек под одним ником постит ?

Ахахаха, нет, я один. Просто Вы написали "выбрать в меню этот плаг", я начал искать его в перечне вариантов для FB0 и не нашёл... Вот и подумал, что я чего-то не понимаю. Ну, в общем, туплю я регулярно

Цитата

смысл в том что ваш дисплей и местный идентичны по характеристикам - зачем вы что-то в DT исправляли ?

Ну, значения по умолчанию немного отличаются. Но сейчас понял, что уже забитые значения укладываются в допустимый диапазон.

Цитата

fb0 mode (ldb,LDB-XGA) --->
fb1 mode (ldb,LDB-XGA) --->

Ура! У меня наконец-то дисплей заработал! Спасибо!

Но опять есть вопрос. Работает он только на LVDS1 (разъём X2). На LVDS0 (разъём X1) - не работает. Вроде бы никаких перекрывающих функций на этом разъёме нет. Есть идеи, как заставить дисплей работать на LVDS0?

Цитата

Есть идеи, как заставить дисплей работать на LVDS0?

он у вас работает на LVDS0 - на MB просто подписано что это LVDS1

http://starterkit.ru/html/index.php?name=forum&op=view&id=23990&num=3#24025

http://starterkit.ru/html/index.php?name=forum&op=view&id=23990&num=3#24027

Теперь я добрался до управлением подсветкой дисплея. Управление по ШИМ. Выдержка из РЭ к дисплею:

Параметры сигнала ШИМ: высокий уровень – от 2,0 до 3,3В; низкий уровень – от 0 до 0,8В; частота– (200+10)Гц. Коэффициенту заполнения 100% соответствует максимальная яркость изображения.

В DTS у меня прописано:

Код

backlight {
compatible = "pwm-backlight";
pwms = <&pwm1 0 3300000>;
brightness-levels = <0 4 8 16 32 64 128 255>;
default-brightness-level = <7>;
status = "okay";
};

Как я понимаю, дефолтный уровень яркость - максимальный. Однако ожидаемого волшебства (включения дисплея на максимальной яркости) не происходит.

Подскажите, пожалуйста, где я опять свернул не туда?

Цитата

pwms = <&pwm1 0 3300000>;

с какой целью вы поменяли дефолтное значение в DTS ?

Цитата

с какой целью вы поменяли дефолтное значение в DTS ?

Я думал, что это напряжение в микровольтах...

UPD. Нашёл, что это на самом деле период в нс. Выходит как раз 200 Гц. Завтра проверю, заработает ли.
