SK-MI0430FT-Plug - Магазин

16.03.2010 - SK-MI0430FT-Plug

• TFT MI0430FT - 480x272, 4.3" диагональ, TS панель
• TS контроллер ADS7843
• Возможность прямого подключения к платам:
SK-MAT91SAM9G45, SK-MLPC1788, SK-MLPC2478, SK-MNUC950 ...


Подключение к плате SK-MNUC950	Подключение к плате SK-MLPC2478


Подключение к плате SK-MAT91SAM9G45

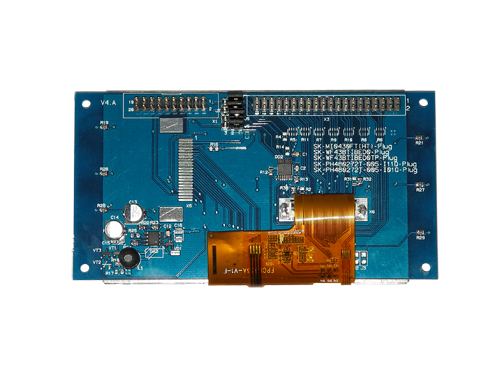

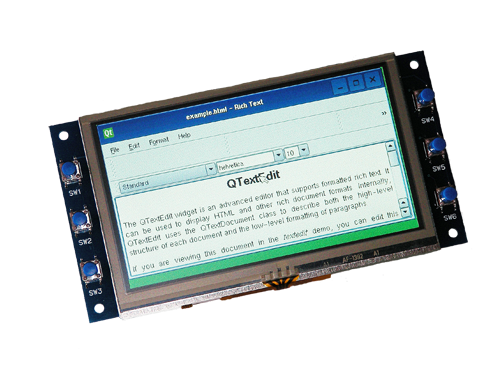

Этот модуль расширения содержит MI0430FT TFT панель 4,3" (109мм) в диагонали разрешением 480х272 точки, так же содержит контроллер touchscreen панели с SPI интефейсом.

• MI0430FT-3 (или аналог)

• ADS7843 (или аналог)

• 6 кнопок

• Повышающий DC/DC преобразователь подсветки, программное управление включением

Демонстрационные проекты:

• SK-MLPC2478, графические примитивы, чтение координат нажатия TS панели

• SK-MLPC1788, графические примитивы, чтение координат нажатия TS панели

• SK-MNUC950, в BSP Linux добавлена поддержка драйвером FB

• SK-MAT91SAM9G45, в BSP Linux добавлена поддержка драйвером FB, настроен драйвер TS контроллера

• SK-AT91SAM9G45, в BSP Linux добавлена поддержка драйвером FB, настроен драйвер TS контроллера

• SK-AT91SAM9G45-XC6SLX, в BSP Linux добавлена поддержка драйвером FB, настроен драйвер TS контроллера

• SK-9G45-OEM, в BSP Linux добавлена поддержка драйвером FB, настроен драйвер TS контроллера

Схема модуля, актуальная версия

Схема модуля, предыдущий вариант

Габаритный чертеж DXF

   Габариты
   125х65мм

   Комплект поставки
   SK-MI0430FT-Plug, кабель переходник (40 жил).
