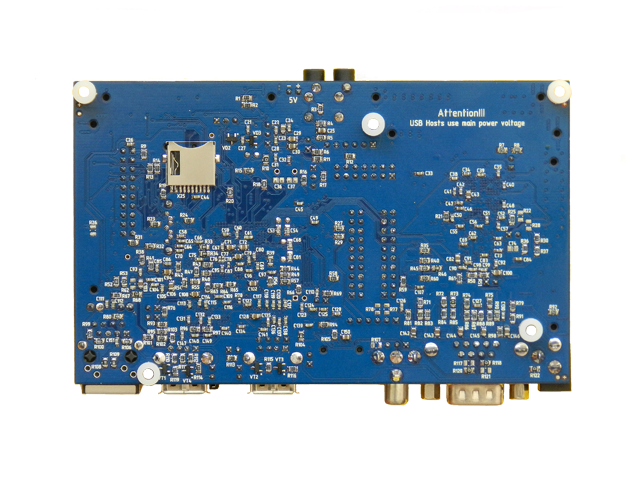

01.08.2012 - SK-iMX53-XC6SLX

• Freescale iMX536 (ARM Cortex-A8 1000MHz, FPU, VPU, 3D&2D graphics processors, DDR2, SATA, SD, Ethernet, LCD, 2 x LVDS, 2 x HS USB, RS232, I2C, SPI ...)
• Xilinx Spartan-6 XC6SLX25
• 768M DDR3 (512M - ARM, 256M - FPGA)
• 256M NAND flash
• Ethernet 100/10M
• Audio In/Out
• High Speed USB-host, High Speed USB-Host/OTG/Device
• SATA, 2 x uSD card holder, RTC, RS232, CAN, 2 x LVDS, JTAG, TV/SPDIF out
• 74 линии GPIO - ARM9, 111 линии IO - FPGA, внешняя шина ARM <-> FPGA

Основа платы - высокопроизводительный процессор фирмы FreeScale iMX536 (ARM Cortex-A8 до 800MГц), имеет широчайший набор периферии и высокоскоростных интерфейсов (SATA, HS USB, Ethernet, LVDS ...), встроенные сопроцессоры 3D (с поддержкой OpenGL ES 1.1 и OpenGL ES 2.0) и 2D графики, модуль кодирования-декодирования видео (декодирование 1080p - Full HD, кодирование 720p), модуль арифметики с плавающей точкой ...

Хотя тактовая частота процессора ограничена до 800МГц (у процессора iMX535 она может быть до 1ГГц), на плате процессор работает на чатоте 1ГГц.

Подключенная периферия

ARM:
• 512MБайт (128Mx32) DDR3, 400МГц - DDR3-800 (версия V1 содержала 256М DDR2)
• 256МБайт SLC NAND flash (UBI файловая система с LZO компрессией, позволяет увеличивать объем в 1,5-2 раза)
• SATA
• Ethernet 10/100M

• TLV320AIC23B аудио CODEC

• TV / SPDIF выход

• I2C RTC + держатель батареи (1220)

• uSD держатель на SD0 порт , uSD держатель на SD1 порт
• 2 x USB host (USB-A), питание одного из разъемов приведено через джампер, что позволяет использовать его как Device
• CAN приемопередатчик
• RS232 приемопередатчик
• 2 x LVDS, подключение к модулям расширения SK-ATM0700D4-Plug
• 74 линии I/O, два разъема, через которые возможно подключение модулей расширения: SK-HDMI-Plug, SK-VideoADC-Plug, SK-SIMCOM-Plug

• Внешняя шина памяти процессора подключена к FPGA, MLB шина процессора подключена к FPGA

FPGA:
• 256MБайт (128Mx16) DDR3 (версия V1 содержала 128М DDR2)
• Конфигурационная 32Mбит SPI flash, возможность загрузки с ARM

• 111 линии IO выведены на 3 внешних разъема, возможно прямое подключение: SK-Ethernet-Plug, SK-VideoADC-Plug

Система питания
Напряжение питания - 5В (1-2А)

   Программирование/отладка
   ARM:
• Штатная загрузка с NAND flash
• Стандартный 20-ти выводной разъем для подключения JTAG программатора/отладчика
• Загрузка через USB-client (MFGtool)
   FPGA:
• 14-ти выводной разъем для подключения JTAG программатора - Xerxes
• Загрузка конфигурации с ARM - реализовано в штатной поставке, т.е. дополнительных кабелей (или микросхем хранения конфигурации) для конфигурирования FPGA не требуется


	Схема отладочной платы V1.A
	Инструкция пользователя
	Габаритный чертеж DXF

   Демо и приложения
   Адаптированый загрузчик U-boot.
   Linux, ядро 2.6.35.3, включая драйвера:
      • Ethernet
      • NAND flash
     • LCD
     • SATA
      • LVDS
      • USB-host
      • SD/MMC card
      • Audio I/O
      • UART

• RTC

• CSI

• MLB

• SPDIF

• SPI

• I2C

• GPIO

• CAN

• TS controller

• многое другое

Корневая файловая система построена на основе Buildroot:

      • BusyBox
      • WEB
      • FTP

      • Telnet
      • TSLib - библиотека взаимодействия touchscreen
      • ALSA utils - утилиты обработки звука
      • Qt
      • многое другое

Дополнительно:

      ARM:
      • Загрузчик конфигурации FPGA
      • Тест внешней шины для взаимодействия с FPGA
      FPGA:
      • Проект на основе синтезируемого процессора MicroBlaze, в котором он тестирует внешнюю DDR2 память и передает результаты ARM процессору.

   Габариты: 138х84x20мм

Условия поставки, гарантия
Продукция проходит обязательную проверку на предмет работоспособности всех узлов и успешного прохождения тестов, программное обеспечение распространяется по принципу "КАК ЕСТЬ", предоставляется 6 недель на детальное тестирование в течении которого продукт можно вернуть без объяснения причин.

Гарантийный срок 6 недель.

Комментарий

Комплектация поставки
SK-iMX53 (установлен Linux), USB-A-USB-A кабель для загрузки по USB, кабель для подключения к COM порту, ссылка для скачивания на необходимые материалы.

Рекомендуемые аксессуары
	Xerxes

SK-ATM0700D4-Plug	SK-SIMCOM-Plug

SK-VideoADC-Plug	SK-HDMI-Plug
