• TFT - 1024x768, 8.0" (203мм) диагональ, TS панель
• LVDS сериализатор
• TS контроллер TSC2046
• 8 кнопок
• Возможность прямого подключения к платам: Hola(Duo)-PC, SK-iMX6Q, SK-iMX53, SK-iMX53-XC6SLX, SK-iMX53-MB, SK-AT91SAM9G45-XC6SLX, SK-AT91SAM9G45, SK-AT91SAM9G45, SK-9G45-MB, SK-LPC4357 ...
|

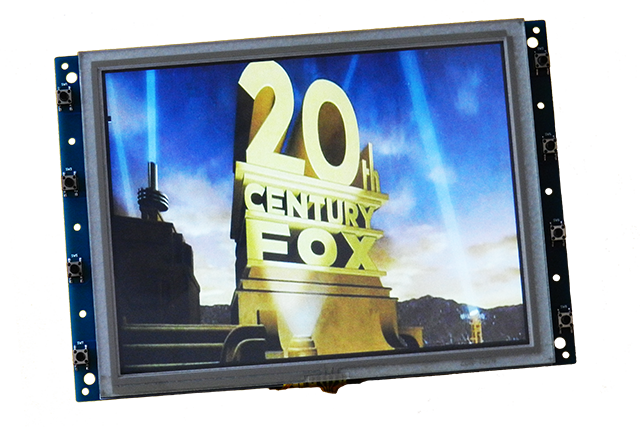

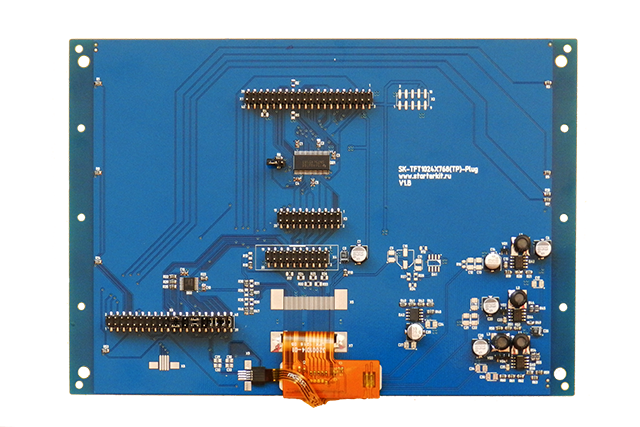

Этот модуль расширения содержит TFT панель 8,0" (203мм) в диагонали разрешением 1024х768 точек, так же содержит сенсорную панель и контроллер сенсорной панели с SPI интефейсом.
Входной интерфейс панели - LVDS, для возможности подключения процессоров/контроллеров имеющих параллельный RGB интерфейс, на модуле предусмотрен LVDS сериализатор.
• TFT - CRD080TN01 (или аналог)
• LVDS сериализатор - SN75LVDS83 (или аналог)
• TS контроллер - TSC2046 (или аналог)
• Возможность конфигурации TS панели минуя TSC2046, например, для использования встроенного контроллера TS AT91SAM9G45/9M10 или ATSAMA5D3 • 8 кнопок
Демонстрационные проекты:
• Hola(Duo)-PC (при совместном использовании с Hola-IEB), в BSP Linux добавлена поддержка драйвером FB, настроен драйвер TS контроллера • SK-iMX6Q, в BSP Linux добавлена поддержка драйвером FB, настроен драйвер TS контроллера • SK-ATSAMA5D3-MB, в BSP Linux добавлена поддержка драйвером FB, настроен драйвер TS контроллера • EV-iMX287-MB-SODIMM, в BSP Linux добавлена поддержка драйвером FB, настроен драйвер TS контроллера • SK-iMX6-MB-SODIMM, в BSP Linux добавлена поддержка драйвером FB, настроен драйвер TS контроллера • SK-iMX6-MB, в BSP Linux добавлена поддержка драйвером FB, настроен драйвер TS контроллера
• SK-iMX53, в BSP Linux добавлена поддержка драйвером FB, настроен драйвер TS контроллера
• SK-iMX53-XC6SLX, в BSP Linux добавлена поддержка драйвером FB, настроен драйвер TS контроллера
• SK-iMX53-OEM, в BSP Linux добавлена поддержка драйвером FB, настроен драйвер TS контроллера
• SK-MAT91SAM9G45, в BSP Linux добавлена поддержка драйвером FB, настроен драйвер TS контроллера
• SK-AT91SAM9G45, в BSP Linux добавлена поддержка драйвером FB, настроен драйвер TS контроллера
• SK-AT91SAM9M10, в BSP Linux добавлена поддержка драйвером FB, настроен драйвер TS контроллера
• SK-AT91SAM9G45-XC6SLX, в BSP Linux добавлена поддержка драйвером FB, настроен драйвер TS контроллера
• SK-9G45-OEM, в BSP Linux добавлена поддержка драйвером FB, настроен драйвер TS контроллера
• SK-LPC4357, графические примитивы, чтение координат нажатия TS панели
|
|
Схема модуля V1.E
Текущий вариант поставки |
|
|
Схема модуля V1.C
|
|
Схема модуля V1.B |
|
|
Габаритный чертеж |
Габариты
203х142мм
Комплект поставки
SK-TFT1024x768TP-Plug, кабель переходник (40 жил), кабель переходник (20 жил).
На данный момент идет распродажа устройств на основе SK-iMX6S-SODIMM и 8" LCD1024x768, подробности здесь.
|
