| Цена: 3000 Руб. Прочитано: 14304 |  | |
 |
• Основа - NXP LPC4337 (ARM Cortex M4 + Cortex M0 204MHz, FPU, 1M Flash, 136k SRAM, 16k EEPROM, EMC, SD-card, Ethernet, HS USB-host, HS USB-client, ...)
• 8Mбайт QSPI Flash
• Ethernet 100/10M, CAN PHY, RS232
• High Speed USB OTG, Full Speed USB Host
• uSD держатель
• Держатель батареи 1220
• 74 линий I/O
|
 |
|
 |
|

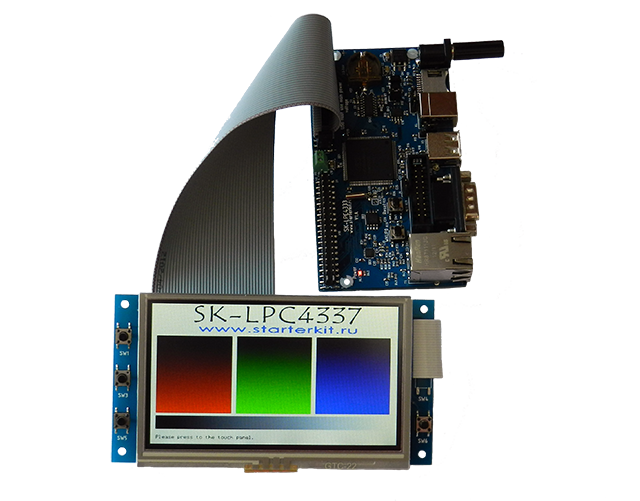

| SK-LPC4337, подключение SK-WF43BTIBED0TP-Plug |
|

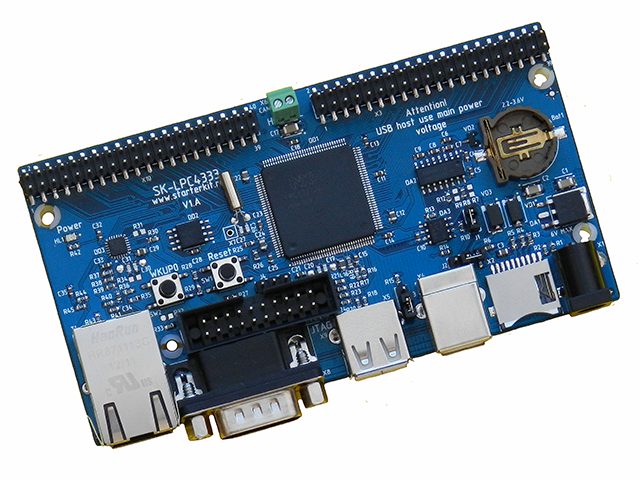

Основа платы - микроконтроллер фирмы NXP LPC4337, это семейство двухъядерных ARM Cortex M4 + ARM Cortex M0 (включая модуль вычислений с плавающей точкой - FPU) микроконтроллеров этой фирмы с радикальным увеличением частоты работы ядра - 204МГц и с широчайшим набором внутренней периферии: Ethernet, HS USB host/client/OTG, контроллер внешней памяти EMC, CAN, RS232, SPI, I2C ... Подключенная периферия
• 8Мбайт QSPI Flash • Ethernet 10/100M PHY • uSD держатель карты • USB host (USB-A) • USB client (USB-B) • CAN PHY • Держатель батареи 1220 • RS232 приемопередатчик • 74 линии PIO микроконтроллера • Возможность прямого подключения модулей расширения SK-WF43BTIBED0TP-Plug, SK-WF43BTIBED0-Plug, SK-SIMCOM-Plug ... В виду пересечения функций SD/MMC и контроллера внешней памяти, не возможна одновременная работа SK-WF43BTIBED0TP-Plug и uSD карты. Система питания
Плата содержит линейные LowDrop стабилизаторы, позволяющие запитывать ее от 5В, имеется возможность использовать питание от шины USB.
Программирование/отладка
• Стандартный 20-ти выводной разъем для подключения JTAG программатора/отладчика
Демо и приложения
WEB сервер на основе EasyWEB с интегрированным тестом QSPI, выводом графической информации на LCD, чтение координат нажатия сенсорной панели, взаимодействие по USB, вывод показаний часов реального времени.
Демонстрационный проект взаимодействия с FAT файловой системой распологаемой на uSD карте.
Демонстрационный проект взаимодействия с FAT файловой системой распологаемой на USB Flash.
Габариты: 114х61x20мм
Условия поставки, гарантия
Продукция проходит обязательную проверку на предмет работоспособности всех узлов и успешного прохождения тестов, программное обеспечение распространяется по принципу "КАК ЕСТЬ", предоставляется 6 недель на детальное тестирование в течении которого продукт можно вернуть без объяснения причин.
Гарантийный срок 6 недель.
Комплектация поставки
В комплекте с платой поставляется кабель для подключения к последовательному порту РС, ссылка для скачивания на необходимые материалы.
| Рекомендуемые аксессуары |
|
|
|
|
|
SK-WF43BTIBED0TP-Plug |
SK-WF43BTIBED0-Plug |
SK-SIMCOM-Plug |
|
 |
 |
 |
|
|
|
|
|
|
|
|
|
